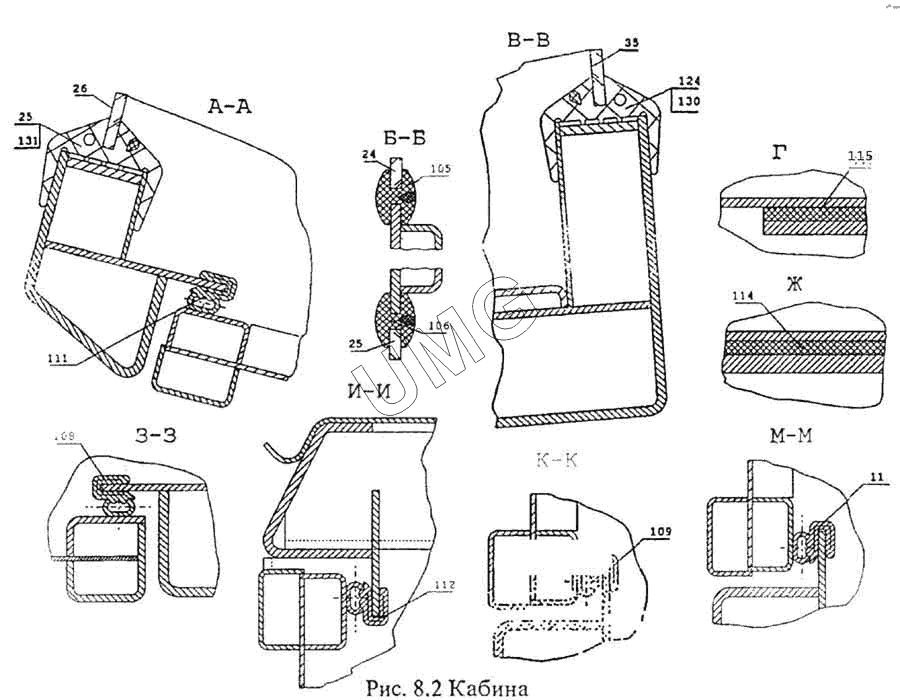

ВП-05. Кабина
24
25
25
26
35
105
106
109
109
111
112
114
115
124
130
131
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24 | 005-01-02.00.004 | Стекло | |
| 25 | 005-01-02.00.005 | Стекло | |
| 26 | 005-01-02.00.006 | Стекло | |
| 35 | 314-02-02.30.005 | Стекло | |
| 105 | НТ9 ТУ38.1051868-88 | Профиль с вкладышем НТ8 L=3350 мм | |
| 106 | НТ9 ТУ38.1051868-88 | Профиль с вкладышем НТ8 L=3350 мм | |
| 109 | 450/6107805 | Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм | |
| 111 | 450/6107805 | Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм | |
| 112 | 450/6107805 | Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм | |
| 114 | М403-21 ТУ38.1051972-90 | Профиль губчатый L=600 мм | |
| 115 | М403-21 ТУ38. 1051972-90 | Профиль губчатый L=1250 мм | |
| 124 | 405.987.057 | Уплотнение L=2885 мм | |
| 130 | НТ8 ТУ38.1051972-90 | Вкладыш L=2885 мм | |
| 131 | НТ8 ТУ38.1051972-90 | Вкладыш L=2885 мм |
