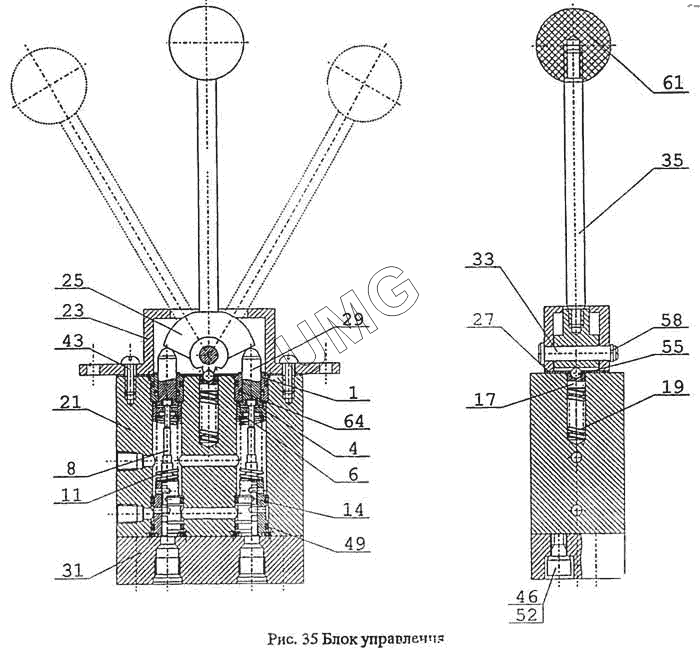

ВП-05. Блок управления
1
4
6
8
11
14
17
19
21
23
25
27
29
31
33
35
43
46
49
52
55
58
61
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.80.04.507 | Втулка верхняя | |
| 4 | 13.80.04.508 | Шайба | |
| 6 | 13.80.04.519 | Упор | |
| 8 | 13.80.04.510 | Золотник | |
| 11 | 13.80.04.613 | Пружина | |
| 14 | 13.80.04.514 | Втулка нижняя | |
| 17 | 13.80.04.704 | Толкатель фиксатора | |
| 19 | 13.80.04.706 | Пружина | |
| 21 | 13.80.04.941 | Корпус | |
| 23 | 13.80.04.942 | Крышка | |
| 25 | 13.80.04.943 | Кулачок | |
| 27 | 13.80.04.944 | Пластина | |
| 29 | 13.80.04.951 | Толкатель | |
| 31 | 13.80.04.953 | Крышка | |
| 33 | 13.80.04.956 | Ось | |
| 35 | 13.80.04.957 | Рычаг | |
| 43 | М6-8gх22.58.019 ГОСТ 17473-80 | Винт | |
| 46 | М8-8gх30.58.019 ГОСТ 11738-84 | Винт | |
| 49 | 014-018-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 52 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 55 | Б6.6-60 ГОСТ 3722-81 | Шарик | |
| 58 | 2х12.019 ГОСТ 397-79 | Шплинт | |
| 61 | 51.1703.88 | Головка шаровая | |
| 64 | 601.00.00.014 | Манжета 10х13.6 |
