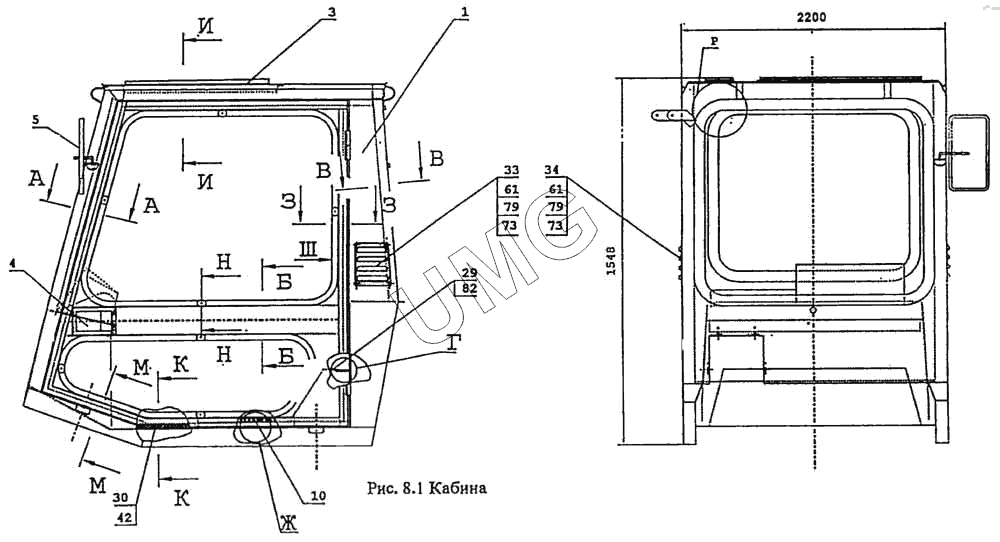

ВП-05. Кабина
1
3
3
4
5
10
29
30
33
34
42
61
61
79
79
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-02.01.000 | Корпус кабины | |
| 3 | 005-01-02.00.000 | Кабина | |
| 3 | 005-01-02.03.000 | Установка люка | |
| 4 | 005-01-02.04.000 | Установка замка | |
| 5 | 23.02.08.000-01 | Установка зеркала | |
| 7 | 005-01-02.50.000 | Ящик кабины | |
| 10 | 005-01-02.10.000 | Облицовка кабины | |
| 21 | 005-01-02.00.001 | Корпус щитка | |
| 29 | 005-01-02.00.009 | Кожух | |
| 30 | 005-01-02.00.010 | Коврик пола | |
| 33 | 005-01-02.00.013 | Решетка | |
| 34 | 005-01-02.00.014 | Решетка | |
| 42 | 314-02-15.00.010 | Прижим | |
| 59 | М6-8gх20.58.019 ГОСТ 7798-70 | Болт | |
| 61 | ВМ6-8gх12.58.019 ГОСТ 17473-80 | Винт | |
| 79 | 6.01.08кп.019 ГОСТ 11371-78 | Шайба | |
| 82 | М6х8gх14.58.019 ГОСТ 7798-70 | Болт | |
| 108 | 450/6107805 | Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм | |
| 110 | 450/6107805 | Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм | |
| 125 | 405.987.0657 | Уплотнение L=3360 мм | |
| 127 | ПГ015 | Уплотнение L=2885 мм | |
| 128 | ПР015 | Уплотнение L=3360 мм |
