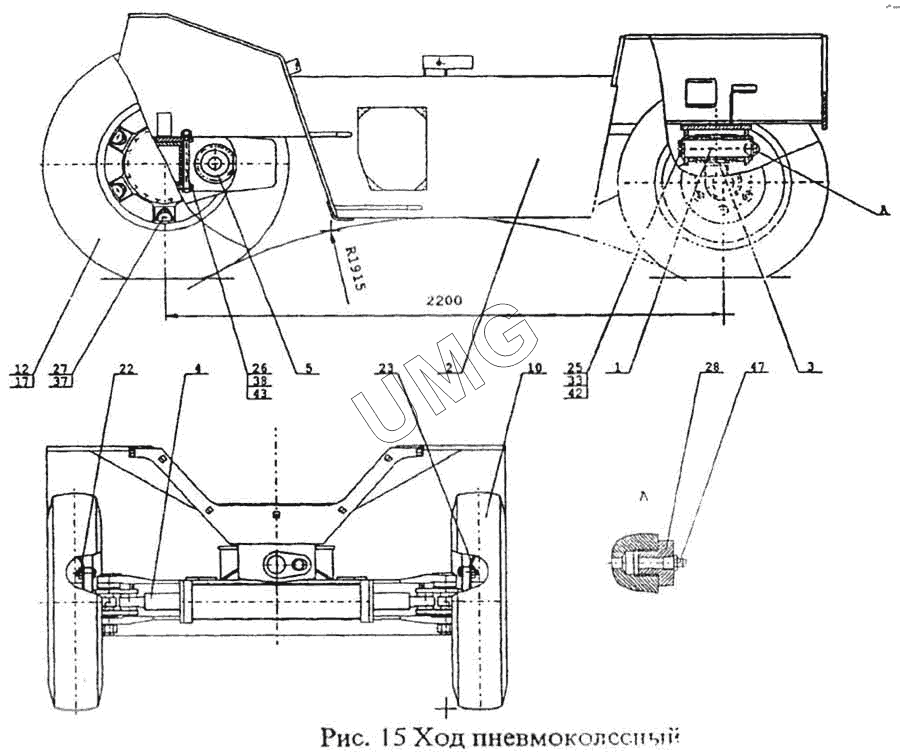

ВП-05. Ход пневмоколесный
1
2
3
4
5
10
12
17
22
23
25
26
27
28
33
37
38
42
43
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-70.00.040 | Палец | |
| 2 | 005-01-70.10.000 | Рама | |
| 3 | 005-01-70.30.000 | Мост неприводной управляемый | |
| 4 | 005-01-70.40.000 | Управление поворотом колес | |
| 5 | 005-01-70.90.000 | Мост приводной неуправляемый | |
| 8 | 005-01-70.00.000 | Бак топливный | |
| 10 | 005-00-70.00.060 | Колесо в сборе | |
| 12 | 005-01-70.00.070 | Колесо с шиной | |
| 17 | 005-01-70.00.001 | Кольцо проставочное | |
| 22 | 005-01-76.00.002 | Гайка | |
| 23 | 005-01-70.00.003 | Гайка левая | |
| 25 | Э302-4-0900-02 | Шайба торцовая | |
| 26 | ЭО-3322Б.70.00.001 | Болт | |
| 27 | ЭО-3322Б.70.00.007-01 | Прижим | |
| 28 | 40.71.00.004 | Пробка | |
| 33 | М16-8gх30.58.019 ГОСТ 7808-70 | Болт | |
| 37 | М20-7Н.5.019 ГОСТ 15523-70 | Гайка | |
| 38 | М22х1,5-7Н.5.019 ГОСТ 15523-70 | .Гайка | |
| 42 | 16.65Г.019 ГОСТ 6402-68 | Шайба | |
| 43 | 22.65Г.019 ГОСТ 6402-68 | Шайба | |
| 47 | 1.3Ц6Хр ГОСТ 19853-74 | Масленка |
