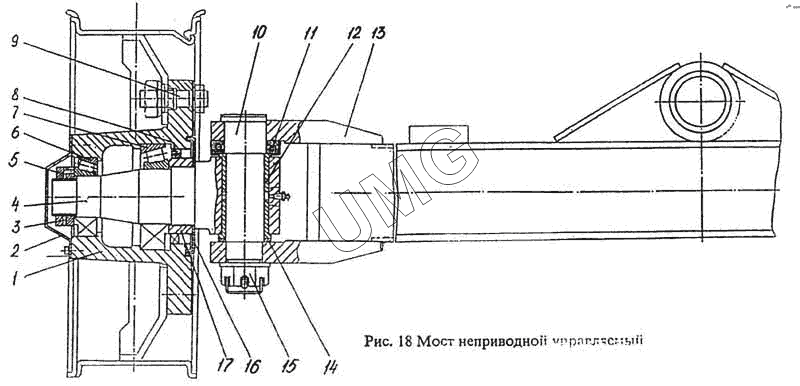

ВП-05. Мост неприводной управляемый
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-70.30.001 | Ступица | |
| 2 | 306-00-54.005 | Крышка | |
| 3 | 306-00.54.007 | Кольцо стопорное | |
| 4 | 005-01-70.30.200 | Цапфа | |
| 5 | М42х1.5-6Н.06 ГОСТ 11871-88 | Гайка | |
| 6 | 7510 ГОСТ 333-79 | Подшипник | |
| 7 | 7513 ГОСТ 333-79 | Подшипник | |
| 8 | 2.1-100х125-1 ГОСТ 8752-79 | Манжета | |
| 9 | 005-00-70.01.014 | Болт | |
| 10 | 005-00-70.01.010 | Шкворень | |
| 11 | 688811АКС23 | Подшипник | |
| 12 | 005-01-70.30.009 | Втулка | |
| 13 | 005-01-70.30.100 | Балка моста | |
| 14 | 005-01-70.30.004 | Шайба | |
| 15 | Э-302-4-0200-04 | Гайка | |
| 16 | 005-01-70.30.006 | Кожух | |
| 17 | 005-01-70.30.007 | Кольцо |
