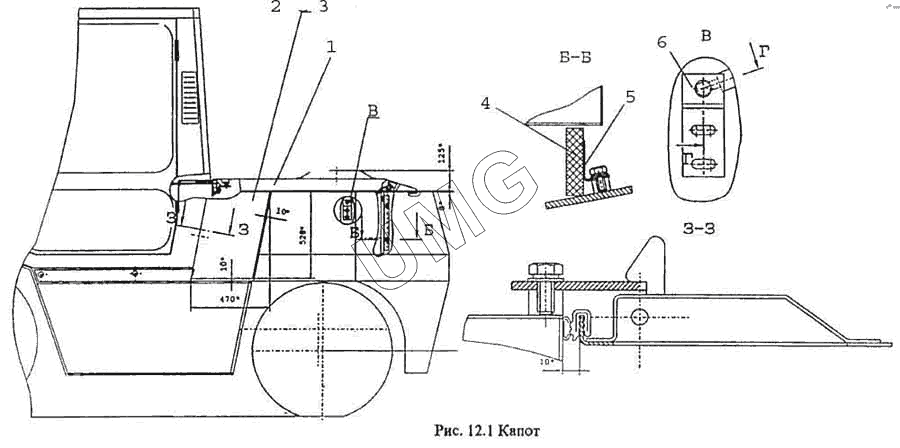

ВП-05. Капот
1
4
5
6
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-10.02.000 | Крыша | |
| 2 | 005-01-10.03.000 | Блок правый | |
| 3 | 005-01-10.04.000 | Блок левый | |
| 4 | 005-01-10.05.000 | Установка шумоизоляции | |
| 5 | 005-01-10.00.001 | Перегородка | |
| 6 | 005-01-10.00.000 | Капот | |
| 6 | 005-01-10.00.002 | Кронштейн | |
| 8 | 005-01-10.00.004 | Кронштейн | |
| 9 | 005-01-10.00.005 | Защелка | |
| 10 | 005-01-10.00.006 | Пружина | |
| 11 | 005-01.10.00.007 | Ушко | |
| 14 | 005-01-10.00.011 | Тяга | |
| 15 | 005-01-10.00.012 | Панель | |
| 18 | Э302А-1-6100-12 | Бонка | |
| 20 | 13.01.12.002 | Кнопка | |
| 25 | М12-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 32 | 450/6107805 | Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм |
