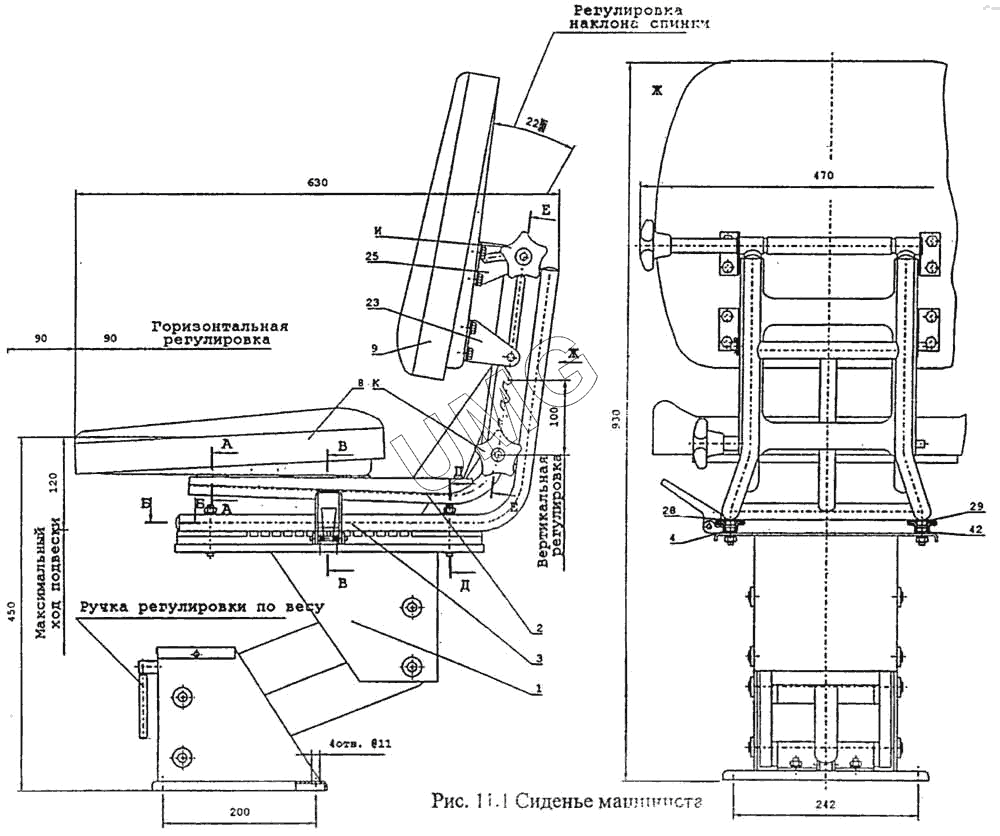

ВП-05. Сиденье машиниста
1
2
3
4
4
8
9
23
25
28
29
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-00-86.01.000 | Подвеска сиденья | |
| 2 | 312-00-86.02.000 | Рама подвижная | |
| 3 | 312-00-86.03.000 | Рама | |
| 4 | 312-00-86.04.000 | Направляющая | |
| 4 | 312-00-86.00.000-10 | Сиденье машиниста | |
| 8 | 312-00-86.08.000 | Подушка сиденья | |
| 9 | 312-00-86.09.000 | Подушка спинки | |
| 23 | 312-00-86.00.004-10 | Кронштейн опорный | |
| 25 | 312-00-86.00.005-10 | Кронштейн поворотный | |
| 28 | 312-00-86.00.008 | Планка | |
| 29 | 312-00-86.00.008-10 | Планка | |
| 42 | 312-00-86.04.001-10 | Направляющая |
