ЕК-12 (2013). 312-20-88.20.000 Электрооборудование (ЕК-12 с двигателем Д-243)
/49.4.gif)
21
22
31
33
37
44
45
46
47
48
49
50
51
52
52
52
53
54
55
56
57
58
59
60
61

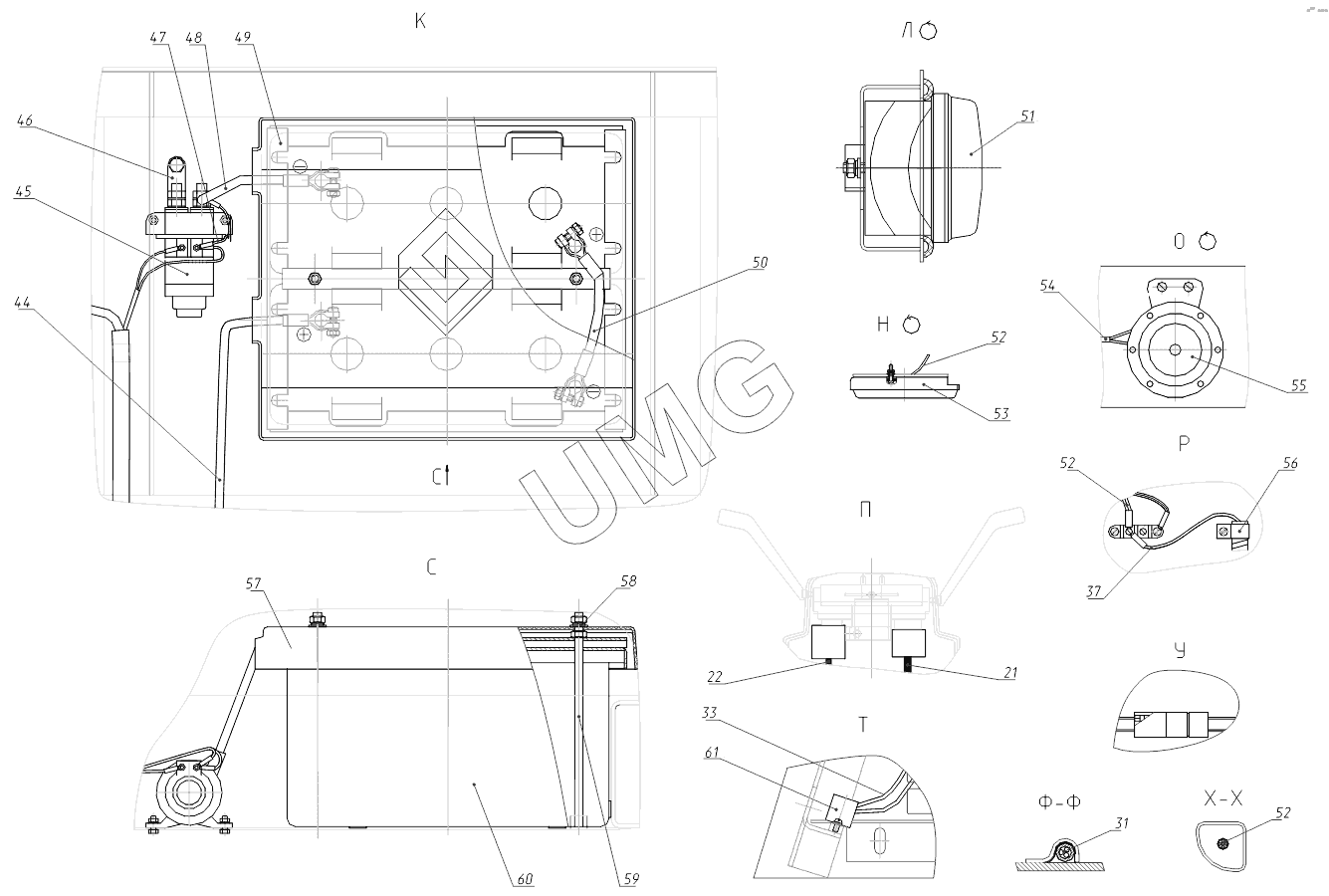

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТМ100В | Датчик | |
| 2 | 312-20-88.20.110 | Жгут проводов | |
| 3 | 312-20-88.20.050 | Провод | |
| 4 | Вентилятор | Вентилятор автомобильный на присоске | |
| 5 | ЭО-3322А.12.00.006 | Труба 12х1 ГОСТ 8734-75 L=1280 mm | |
| 6 | 312-20-88.20.240 | Провод | |
| 7 | 225-10-88.12.080 | Провод | |
| 8 | ПС500 | Розетка | |
| 9 | 312-20-88.20.180 | Провод | |
| 10 | 312-20-88.20.140 | Жгут проводов | |
| 11 | 312-20-88.20.150 | Жгут проводов | |
| 12 | 314-02-88.01.150 | Провод | |
| 13 | 312-20-88.20.100 | Жгут проводов | |
| 14 | 312-20-88.20.060 | Провод | |
| 15 | 312-20-88.20.090 | Провод | |
| 16 | 312-20-88.20.160 | Провод | |
| 17 | 312-20-88.20.070 | Жгут проводов | |
| 18 | 312-20-88.20.040 | Жгут проводов | |
| 19 | 314-02.88.01.160 | Жгут проводов | |
| 20 | 312-20-88.20.030 | Жгут проводов | |
| 21 | 312-20-88.20.210 | Жгут проводов | |
| 22 | 312-20-88.20.220 | Жгут проводов | |
| 23 | 225-10-88.12.040 | Жгут проводов | |
| 24 | 312-20-88.20.200 | Жгут проводов | |
| 25 | 312-20-88.20.190 | Жгут проводов | |
| 26 | 318-40-88.05.110 | Провод | |
| 27 | 312-20-88.20.290 | Провод | |
| 28 | 312-20-88.20.120 | Жгут проводов | |
| 29 | ММ358 | Датчик | |
| 30 | 13.06.20.002 | Переходник | |
| 31 | 312-20-88.20.010 | Жгут проводов | |
| 32 | 42.3711 | Фара | |
| 33 | 312-20-88.20.130 | Жгут проводов | |
| 34 | УП115 | Указатель поворота | |
| 35 | 005-04-88.14.009 | Кожух | |
| 36 | 27.3726 | Указатель поворота | |
| 37 | 314-02-88.01.190 | Провод стрелы | |
| 38 | 8724.304/011 | Фара | |
| 39 | 312-20-88.20.080 | Жгут проводов | |
| 40 | 1102.5208-25 | Стеклоомыватель (с форсункой и трубой L=1200 мм) | |
| 41 | 312-20-88.20.001 | Кронштейн омывателя | |
| 42 | 26.00.70.008 | Прокладка | |
| 43 | В26.3827 | Датчик | |
| 44 | 312-20-88.20.170 | Провод | |
| 45 | 1300.3737 | Выключатель | |
| 46 | 314-02-88.01.003 | Перемычка | |
| 47 | 314-02-88.01.020 | Провод | |
| 48 | 312-20-88.20.270 | Провод | |
| 49 | 312-04-88.10.010 | Рамка аккумуляторов | |
| 50 | 312-20-88.20.280 | Провод | |
| 51 | 71.3716 | Фонарь задний | |
| 52 | 312-20-88.20.020 | Жгут проводов | |
| 53 | 16.3714 | Плафон | |
| 54 | 312-20-88.20.230 | Жгут проводов | |
| 55 | 20.3721-01 | Сигнал | |
| 56 | Э-302-1-1600-04Б | Скоба | |
| 57 | 312-20-88.20.003 | Крышка аккумуляторов | |
| 58 | 005-04-02.05.004 | Шайба | |
| 59 | 312-04-88.10.031 | Шпилька | |
| 60 | 3СТ-215А | Батарея аккумуляторная | |
| 61 | 738.3747-30 | Реле | |
| 62 | 20А20400081 | Предохранитель | |
| 63 | 5А20400009 | Предохранитель | |
| 64 | 25А20400089 | Предохранитель |
