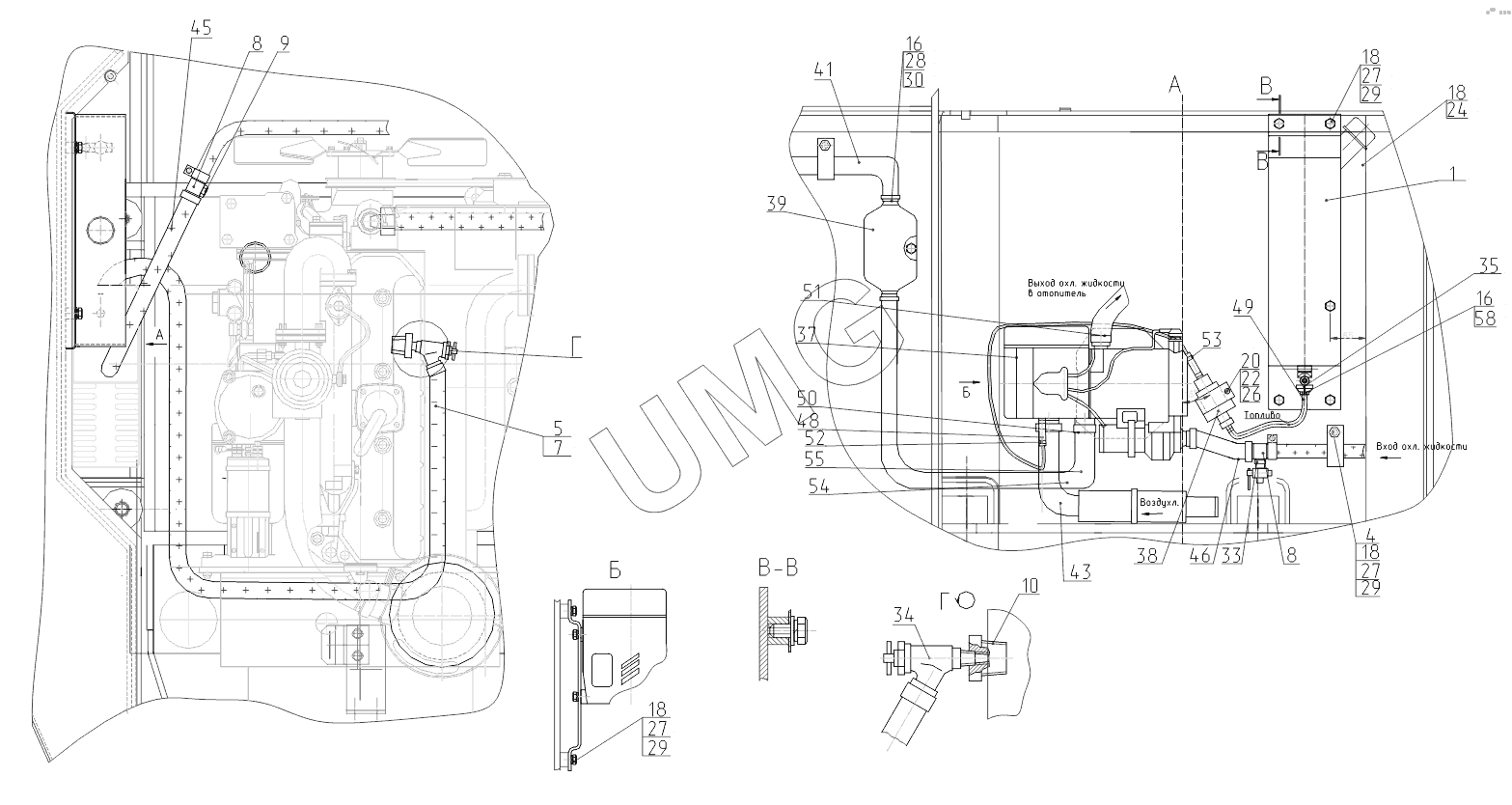

ЕК-12 (2013). 312-20-87.18.000 Установка подогревателя
/48.gif)
1
4
5
7
8
8
9
10
16
16
18
18
18
18
20
22
24
26
27
27
27
28
29
29
29
30
33
33
33
34
35
37
38
39
41
43
45
46
48
49
50
51
52
53
54
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-40-87.17.100 | Бачок топливный 4,5л | |
| 4 | ЭО-3323.01.05.011 | Скоба | |
| 5 | 312-20-87.18.001 | Рукав 16-1.0 ВГТУ38.105.1731-86 L=2000 мм | |
| 7 | 312-20-87.18.003 | Оплётка | |
| 8 | 225-10-87.25.013 | Тройник | |
| 9 | ЭО-3322А.09.40.004 | Пробка коническая | |
| 10 | 314-02-87.50.001 | Переходник | |
| 12 | 16.03.14.002 | Прокладка | |
| 13 | 314-60-04.00.003 | Крышка | |
| 16 | 318-16-87.00.002 | Ниппель | |
| 17 | ЭО-3322А.24.01.014 | Заглушка | |
| 18 | ВМ8-6gх20.58.016 | Болт | |
| 19 | ВМ10-6gх20.58.016 | Болт | |
| 20 | В1М6-6gх22.58.016 | Винт | |
| 22 | М6-6Н.5.016 | Гайка | |
| 24 | 14М3 | Прокладка | |
| 26 | С6.01.019 | Шайба | |
| 27 | С8.01.019 | Шайба | |
| 28 | С10.01.019 | Шайба | |
| 29 | 8.65Г.016 | Шайба | |
| 30 | 10.65Г.016 | Шайба | |
| 33 | ПС7 | Кран | |
| 33 | ПС7-2 | Кран | |
| 33 | ПС7-1 | Кран | |
| 34 | ВС-11 | Кран | |
| 35 | ПП6-1 | Кран | |
| 37 | 252160050000 | Жидкостный подогреватель с блоком управления, водяным насосом и кронштейном | |
| 38 | 25.1894.45.00.00 | Дозировочный насос со встроенным топливным фильтром | |
| 39 | 25.1806.80.01.00 | Глушитель | |
| 41 | 25.1816.80.08.00 | Гибкий газоотводящий шланг диаметром 30 мм | |
| 43 | 25.1786.80.02.00 | Глушитель на входе | |
| 45 | 20.1673.80.00.01 | Шланг водяной | |
| 46 | 20.1673.80.00.03 | Шланг водяной | |
| 48 | 360.75.300 | Шланг топливный L=100 мм | |
| 49 | 090.31.101 | Шланг топливный L=700 мм | |
| 50 | 152.10.061 | Хомуты для глушителя | |
| 51 | 10.2065.02.00.32 | Хомуты для водяных шлангов и глушителя на входе | |
| 52 | 10.2063.00.90.98 | Хомуты для топливных шлангов | |
| 53 | 10.2063.01.10.98 | Хомуты для топливных шлангов | |
| 54 | 20.1000.50.06.00 | Скоба крепления дозировочного насоса | |
| 57 | 09031 117 | Трубка | |
| 58 | 28/19-28 | Хомут червячный |
