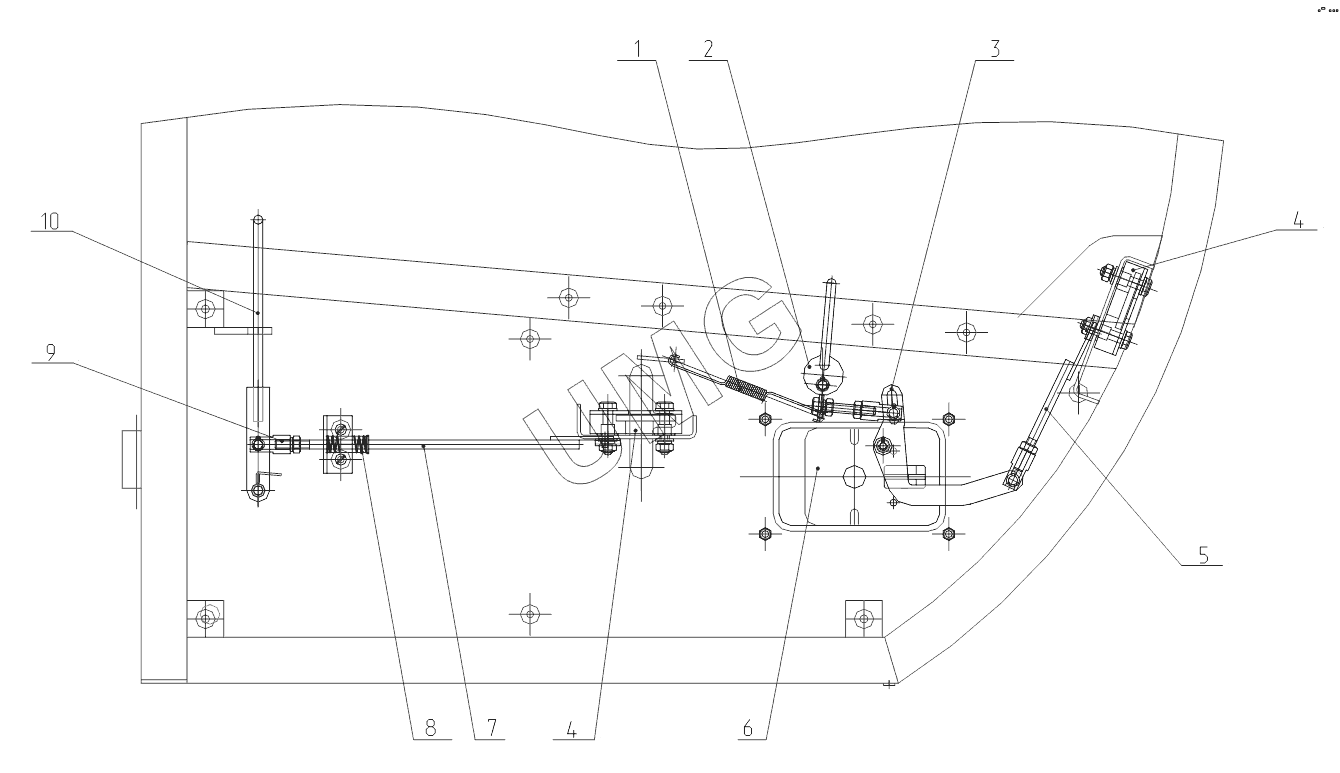

ЕК-12 (2013). 312-20-02.42.000 Установка замков
/45.gif)
1
2
3
4
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-04-02.03.003 | Пружина | |
| 2 | 312-20-02.42.200 | Рычаг | |
| 3 | 312-20-02.42.500 | Рычаг | |
| 4 | 2108-6105014 | Замок наружный | |
| 5 | Тяга | Тяга | |
| 6 | 312-20-02.22.700 | Ручка замка | |
| 7 | 312-20-02.42.300 | Тяга | |
| 8 | 005-04-02.03.002 | Пружина | |
| 9 | 005-01-03.10.012 | Вилка | |
| 10 | 312-20-02.42.400 | Рычаг |
