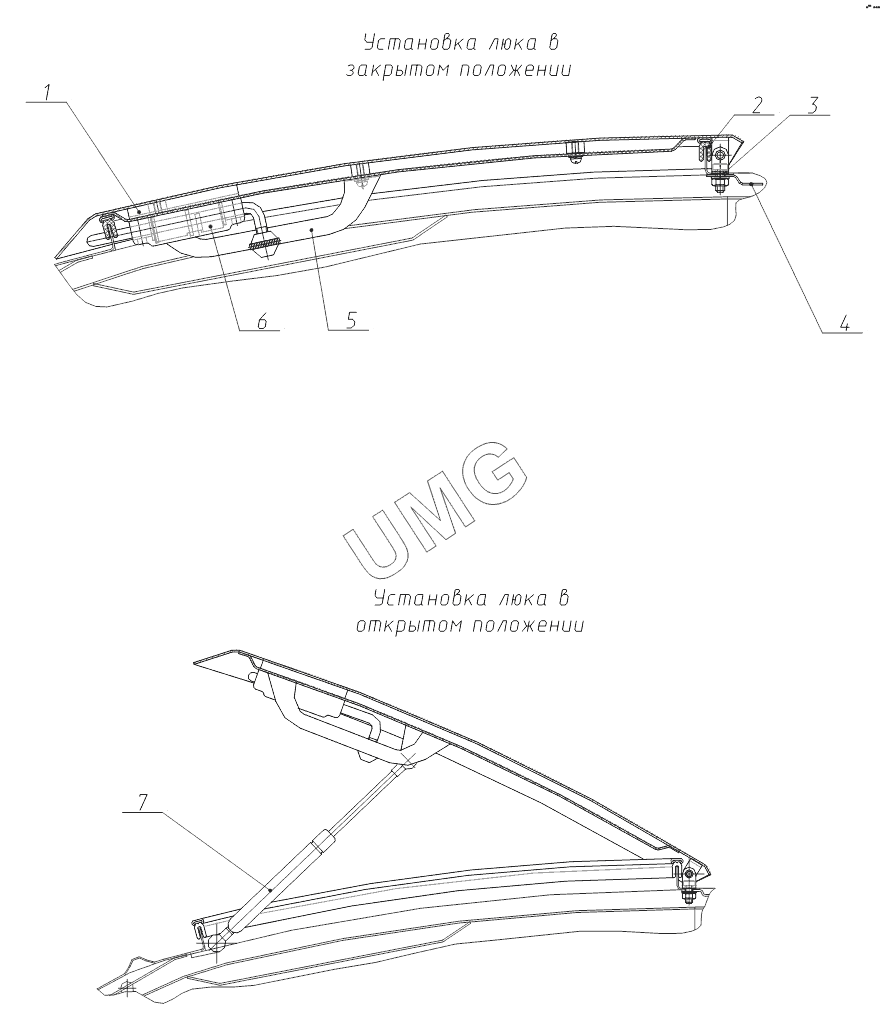

ЕК-12 (2013). 312-20-02.50.000 Установка люка
/43.gif)
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-02.51.000 | Люк | |
| 2 | 450/6307803 | Уплотнитель резиновый армированный АО «Уралэластотехника» L=2390 мм | |
| 3 | 312-20-02.50.007 | Уплотнитель | |
| 4 | 312-20-02.50.004 | Профиль | |
| 5 | 312-20-02.40.100 | Поручень | |
| 6 | 312-20-02.21.000 | Защелка | |
| 7 | 08-18-100L/160N-295 | Пневмоцилиндр |
