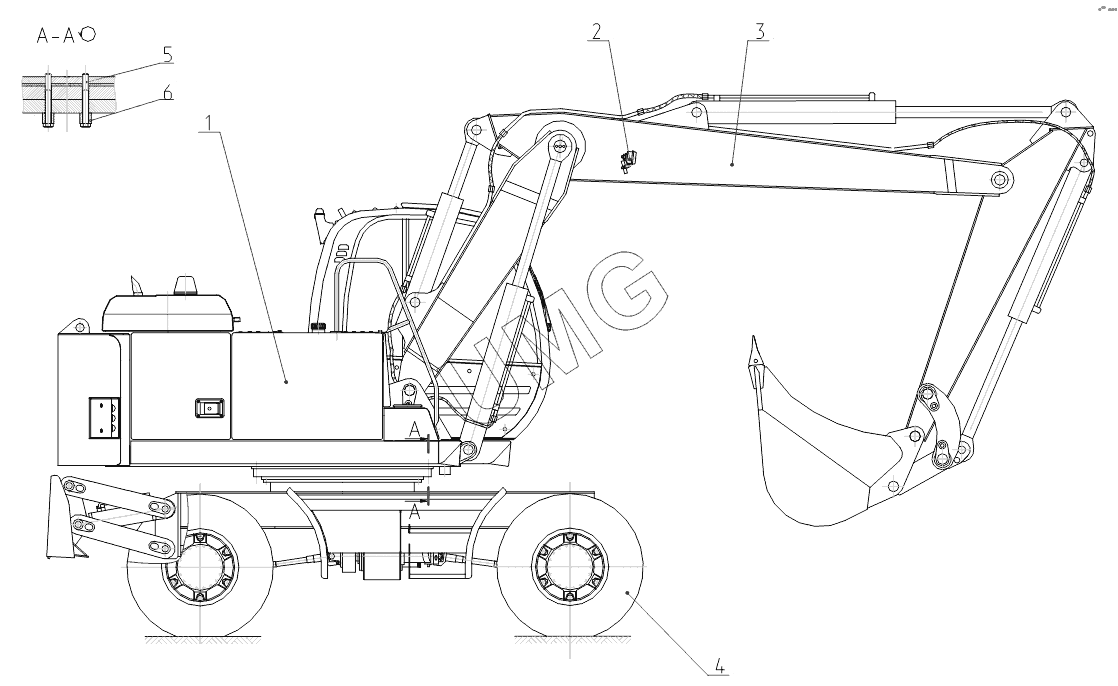

ЕК-12 (2013). 312-20-00.00.000 Экскаватор пневмоколесный гидравлический с изменяемой геометрией стрелы, опорой-отвалом и стабилизаторами
/2.gif)
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-20.00.000 | Платформа поворотная с механизмами: | |
| 2 | 312-20-88.20.000 | Электрооборудование | |
| 3 | 312-04-28.00.000 | Рабочее оборудование обратной лопаты | |
| 4 | 312-12-70.00.000 | Ход пневмоколесный с опорой-отвалом и стабилизаторами | |
| 5 | М16-8gх140.109.40Х.019 | Болт | |
| 6 | 312-04-20.00.006 | Втулка |
