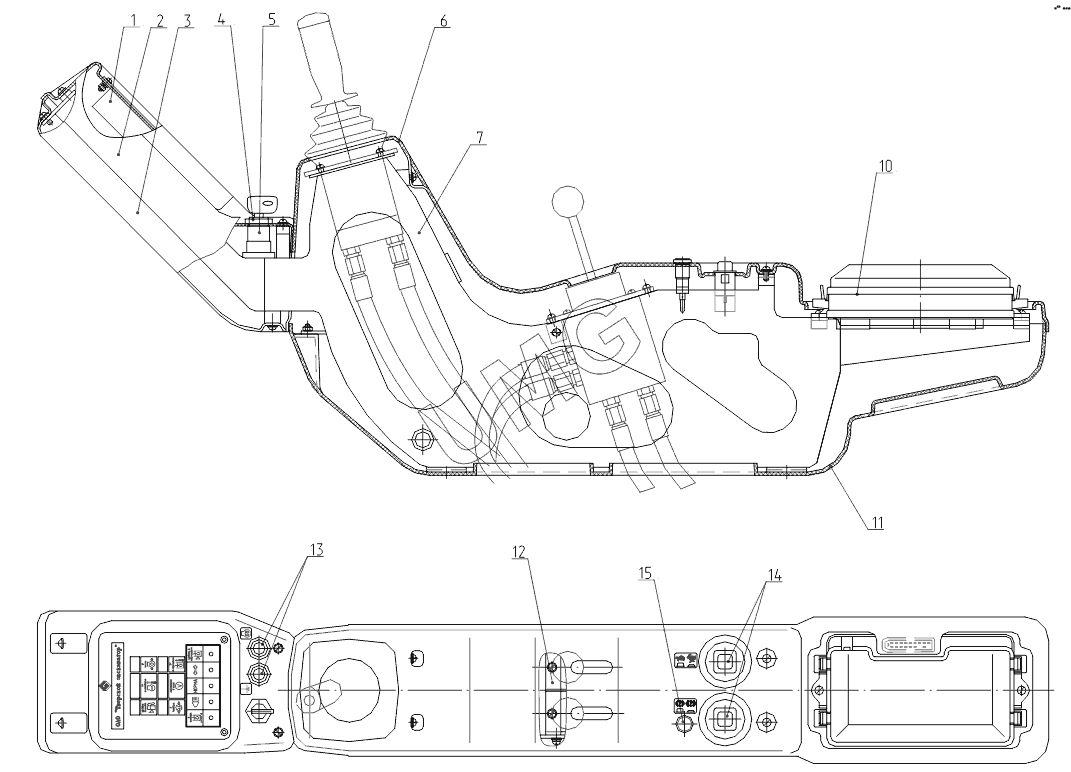

ЕК-12 (2013). 312-20-86.90.400-50, 312-20-86.90.400-40 Пульт правый
/40.1.gif)
1
1
2
2
3
3
4
5
5
6
7
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭПП-4-03-12В | Электронная панель приборов | |
| 1 | ЭПП-4-12В | Электронная панель приборов | |
| 2 | 312-20-86.90.703 | Облицовка | |
| 2 | 312-20-86.90.703-40 | Облицовка | |
| 3 | 312-20-86.90.704 | Облицовка | |
| 3 | 314-02-86.60.104-10 | Облицовка | |
| 4 | 314-02-85.03.304 | Гайка | |
| 5 | 24.3704 | Выключатель | |
| 5 | 12.3704-05 | Выключатель | |
| 6 | 312-20-86.90.401-20 | Облицовка | |
| 7 | 312-20-86.90.410 | Каркас пульта правого | |
| 10 | 366.3722 | Блок монтажный | |
| 11 | 312-20-86.90.402 | Облицовка | |
| 12 | 314-02-86.60.120 | Кронштейн | |
| 13 | 11.3704 | Выключатель | |
| 14 | 375.3710 | Выключатель | |
| 15 | 12.3803 | Фонарь контрольной лампы |
