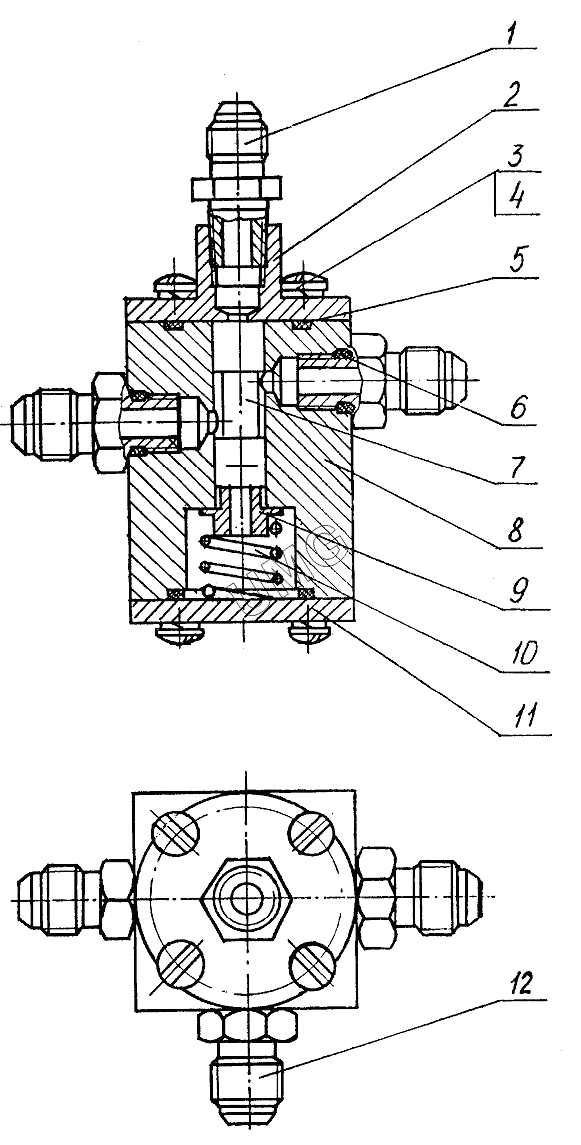

ЕК-12 (2013). ЭО-3323.07.10.010 Гидрораспределитель
/28.gif)
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3322А.24.00.005 | Штуцер | |
| 2 | ЭО-3323.07.10.011 | Крышка | |
| 3 | М6х8g-12.58.019 | Винт | |
| 4 | 6.65Г.019 | Шайба | |
| 5 | 030-035-30-1-2 | Кольцо | |
| 6 | 012-016-25-2-2 | Кольцо | |
| 7 | ЭО-3323.07.10.012 | Золотник | |
| 8 | ЭО-3323.07.10.013 | Корпус | |
| 9 | ЭО-3323.07.10.014 | Тарелка | |
| 10 | ЭО-3323.07.10.015-10 | Пружина | |
| 11 | ЭО-3323.07.10.016 | Крышка | |
| 12 | 520.20.20.025 | Штуцер |
