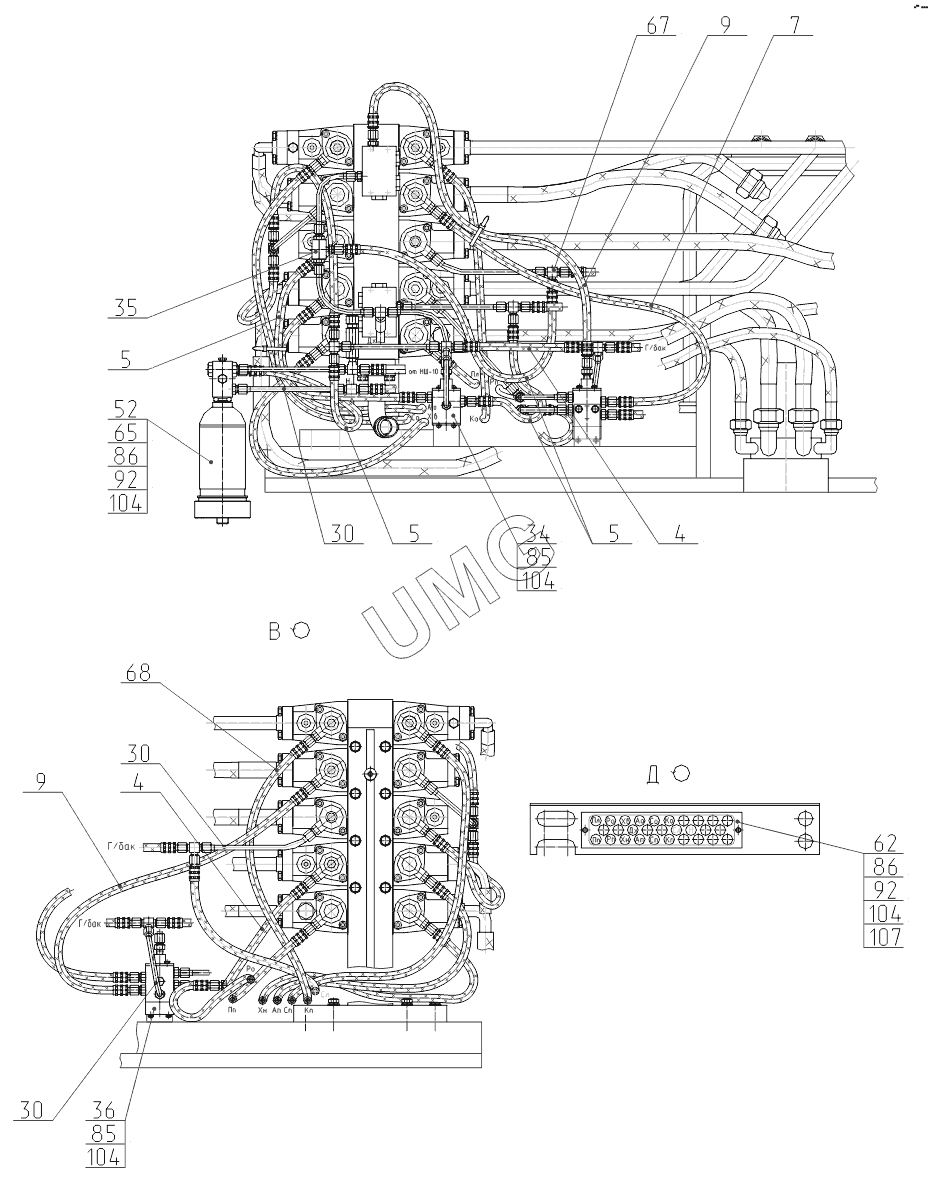

ЕК-12 (2013). 312-04-80.04.000 ГЧ, 312-04-80.04.000-20 ГЧ Гидроуправление на поворотной платформе (монтажная схема)
/19.4.gif)
4
4
4
5
5
5
5
7
7
9
9
9
30
30
30
30
34
34
35
35
36
52
52
62
62
65
65
67
67
68
68
85
85
85
86
86
86
92
92
92
104
104
104
104
104
107
107
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323А.07.31.030 | Рукав (L=100мм) | |
| 2 | ЭО-3323А.07.31.040 | Рукав (L=150 мм) | |
| 3 | ЭО-3323А.07.31.070 | Рукав L=400 мм | |
| 3 | ЭО-3323А.07.31.070 | Рукав L=400 мм | |
| 4 | ЭО-3323А.07.31.080 | Рукав L=450 мм | |
| 4 | ЭО-3323А.07.31.080 | Рукав L=450 мм | |
| 5 | ЭО-3323А.07.31.090 | Рукав L=500 мм | |
| 5 | ЭО-3323А.07.31.090 | Рукав L=500 мм | |
| 6 | ЭО-3323А.07.31.100 | Рукав (L=600 мм) | |
| 6 | ЭО-3323А.07.31.100 | Рукав (L=600 мм) | |
| 7 | ЭО-3323А.07.31.110 | Рукав L=650 мм | |
| 7 | ЭО-3323А.07.31.110 | Рукав L=650 мм | |
| 8 | ЭО-3323А.07.31.125-10 | Рукав L=850 мм | |
| 8 | ЭО-3323А.07.31.125-10 | Рукав L=850 мм | |
| 9 | ЭО-3323А.07.31.130-10 | Рукав L=950 мм | |
| 9 | ЭО-3323А.07.31.130-10 | Рукав L=950 мм | |
| 10 | ЭО-3323А.07.31.150 | Рукав L= 1100 мм | |
| 10 | ЭО-3323А.07.31.150 | Рукав L= 1100 мм | |
| 11 | ЭО-3323А.07.31.160 | Рукав L=1200 мм | |
| 12 | ЭО-3323А.07.31.170 | Рукав L=1300 мм | |
| 12 | ЭО-3323А.07.31.170 | Рукав L=1300 мм | |
| 13 | ЭО-3323А.07.31.180 | Рукав (L=1450 мм) | |
| 14 | ЭО-3323А.07.31.190 | Рукав L=1700 мм | |
| 14 | ЭО-3323А.07.31.190 | Рукав L=1700 мм | |
| 15 | ЭО-3323А.07.31.200 | Рукав L=1900 мм | |
| 15 | ЭО-3323А.07.31.200 | Рукав L=1900 мм | |
| 16 | ЭО-3323А.07.31.210 | Рукав (L=2100 мм) | |
| 16 | ЭО-3323А.07.31.210 | Рукав (L=2100 мм) | |
| 17 | ЭО-3323А.07.31.220 | Рукав L=2200 мм | |
| 17 | ЭО-3323А.07.31.220 | Рукав L=2200 мм | |
| 18 | ЭО-3323А.07.31.230 | Рукав L=2500 мм | |
| 18 | ЭО-3323А.07.31.230 | Рукав L=2500 мм | |
| 19 | ЭО-3323А.07.31.240 | Рукав (L=2700мм) | |
| 19 | ЭО-3323А.07.31.240 | Рукав (L=2700мм) | |
| 20 | ЭО-3323А.07.31.250 | Рукав | |
| 20 | ЭО-3323А.07.31.250 | Рукав | |
| 21 | ЭО-3323А.07.31.050 | Рукав L=300 мм | |
| 21 | ЭО-3323А.07.31.050 | Рукав L=300 мм | |
| 22 | ЭО-3323А.07.31.180-10 | Рукав (L=1550 мм) | |
| 22 | ЭО-3323А.07.31.180-10 | Рукав (L=1550 мм) | |
| 23 | ЭО-3323А.07.31.185 | Рукав (L=1600мм) | |
| 30 | ЭО-3323А.07.21.390 | Трубопровод L=175 мм | |
| 30 | ЭО-3323А.07.21.390 | Трубопровод L=175 мм | |
| 31 | ЭО-3323А.07.21.430 | Трубопровод L=420 mm | |
| 31 | ЭО-3323А.07.21.430 | Трубопровод L=420 mm | |
| 34 | ЭО-3323А.07.10.010 | Гидрораспределитель | |
| 34 | ЭО-3323А.07.10.010 | Гидрораспределитель | |
| 35 | ЭО-3323А.07.15.020 | Клапан «ИЛИ» | |
| 35 | ЭО-3323А.07.15.020 | Клапан «ИЛИ» | |
| 36 | ЭО-3323А.07.21.010 | Гидрораспределитель | |
| 37 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 37 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 47 | 13.80.04.820 | Блок управления | |
| 47 | 13.80.04.820 | Блок управления | |
| 48 | 13.80.04.920-20 | Блок управления | |
| 48 | 13.80.04.920-20 | Блок управления | |
| 49 | 13.80.04.940 | Блок управления | |
| 49 | 13.80.04.940 | Блок управления | |
| 50 | 13.80.04.960-10 | Блок управления | |
| 52 | 64002.10.000 | Пневмогидроаккумулятор с гидроклапанами | |
| 52 | 64002.10.000 | Пневмогидроаккумулятор с гидроклапанами | |
| 55 | 005-04-80.04.020 | Переходник | |
| 55 | 005-04-80.04.020 | Переходник | |
| 56 | 005-04-80.04.040 | Переходник | |
| 56 | 005-04-80.04.040 | Переходник | |
| 57 | 016-00-80.04.010 | Переходник | |
| 57 | 016-00-80.04.010 | Переходник | |
| 59 | 312-04-80.04.020 | Шунт | |
| 60 | 312-04-80.04.040 | Блок клапанов «ИЛИ» | |
| 62 | 318-40-80.04.001 | Планка | |
| 62 | 318-40-80.04.001 | Планка | |
| 63 | 312-04-80.04.001-10 | Кронштейн | |
| 64 | ЭО-3322А.23.03.006 | Тройник | |
| 64 | ЭО-3322А.23.03.006 | Тройник | |
| 65 | ЭО-3322Б.23.03.008 | Хомут | |
| 65 | ЭО-3322Б.23.03.008 | Хомут | |
| 66 | ЭО-3322А.24.00.005 | Штуцер | |
| 66 | ЭО-3322А.24.00.005 | Штуцер | |
| 67 | ЭО-3322А.24.01.004 | Тройник | |
| 67 | ЭО-3322А.24.01.004 | Тройник | |
| 68 | 312-04-80.04.002 | Чехол | |
| 68 | 312-04-80.04.002 | Чехол | |
| 69 | 005-04-80.04.002 | Болт | |
| 69 | 005-04-80.04.002 | Болт | |
| 70 | 016-00-80.04.001 | Болт | |
| 70 | 016-00-80.04.001 | Болт | |
| 72 | ЭО-3322Б.11.07.015 | Штуцер | |
| 72 | ЭО-3322Б.11.07.015 | Штуцер | |
| 73 | ЭО-3323А.08.07.002-01 | Штуцер | |
| 73 | ЭО-3323А.08.07.002-01 | Штуцер | |
| 74 | 520.20.20.025 | Штуцер | |
| 74 | 520.20.20.025 | Штуцер | |
| 76 | ЭО-3323А.07.21.003 | Крестовина | |
| 76 | ЭО-3323А.07.21.003 | Крестовина | |
| 77 | 13.04.02.108 | Пробка | |
| 77 | 13.04.02.108 | Пробка | |
| 80 | Э-302-1-1200-40 | Втулка предохранительная | |
| 80 | Э-302-1-1200-40 | Втулка предохранительная | |
| 82 | 18.15.01.001 | Планка | |
| 82 | 18.15.01.001 | Планка | |
| 85 | М8-6gx16.58.016 | Болт | |
| 85 | М8-6gx16.58.016 | Болт | |
| 86 | М8-6gx20.58.016 | Болт | |
| 86 | М8-6gx20.58.016 | Болт | |
| 87 | М10-6gx20.58.016 | Болт | |
| 87 | М10-6gx20.58.016 | Болт | |
| 92 | М8-6Н.5.016 | Гайка | |
| 92 | М8-6Н.5.016 | Гайка | |
| 94 | 012-016-25-2-3 | Кольцо | |
| 94 | 012-016-25-2-3 | Кольцо | |
| 96 | МТП-3-10МПа-1.5 | Манометр | |
| 96 | МТП-3-10МПа-1.5 | Манометр | |
| 97 | МТП-3-16МПа-1.5 | Манометр | |
| 97 | МТП-3-16МПа-1.5 | Манометр | |
| 99 | 12М3 | Прокладка | |
| 99 | 12М3 | Прокладка | |
| 100 | 14М3 | Прокладка | |
| 100 | 14М3 | Прокладка | |
| 101 | 20М3 | Прокладка | |
| 101 | 20М3 | Прокладка | |
| 104 | 8.65Г.016 | Шайба | |
| 104 | 8.65Г.016 | Шайба | |
| 105 | 10.65Г.016 | Шайба | |
| 105 | 10.65Г.016 | Шайба | |
| 107 | С8.01.08кn.016 | Шайба | |
| 107 | С8.01.08кn.016 | Шайба | |
| 110 | 100ВНМ | Блок управления | |
| 110 | 13.80.04.500 | Блок управления | |
| 110 | 100ВНМ | Блок управления | |
| 110 | 13.80.04.500 | Блок управления | |
| 111 | ДКС7.6х200 | Хомут пластиковый | |
| 113 | Анагерм103 | Состав | |
| 113 | Анагерм103 | Состав |
