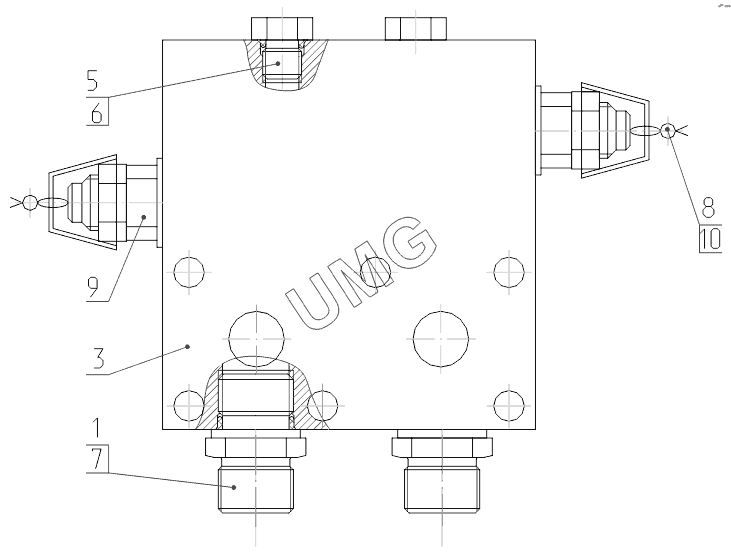

ЕК-12 (2013). 312-04-80.01.500 Блок клапанов
/14.gif)
1
3
5
6
7
8
9
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-04-80.01.501 | Штуцер (М27х1,5) | |
| 3 | ЭО-3323А.08.07.401 | Корпус | |
| 5 | ЭО-3322А.24.01.014 | Заглушка | |
| 6 | 012-016-25-2-3 | Кольцо | |
| 7 | 024-028-25-2-3 | Кольцо | |
| 8 | 10/25 | Пломба | |
| 9 | 510.20.10А | Гидроклапан предохранительный | |
| 9 | КП20-250-40-ОС | Гидроклапан предохранительный | |
| 10 | Проволока1-0-С | Проволока |
