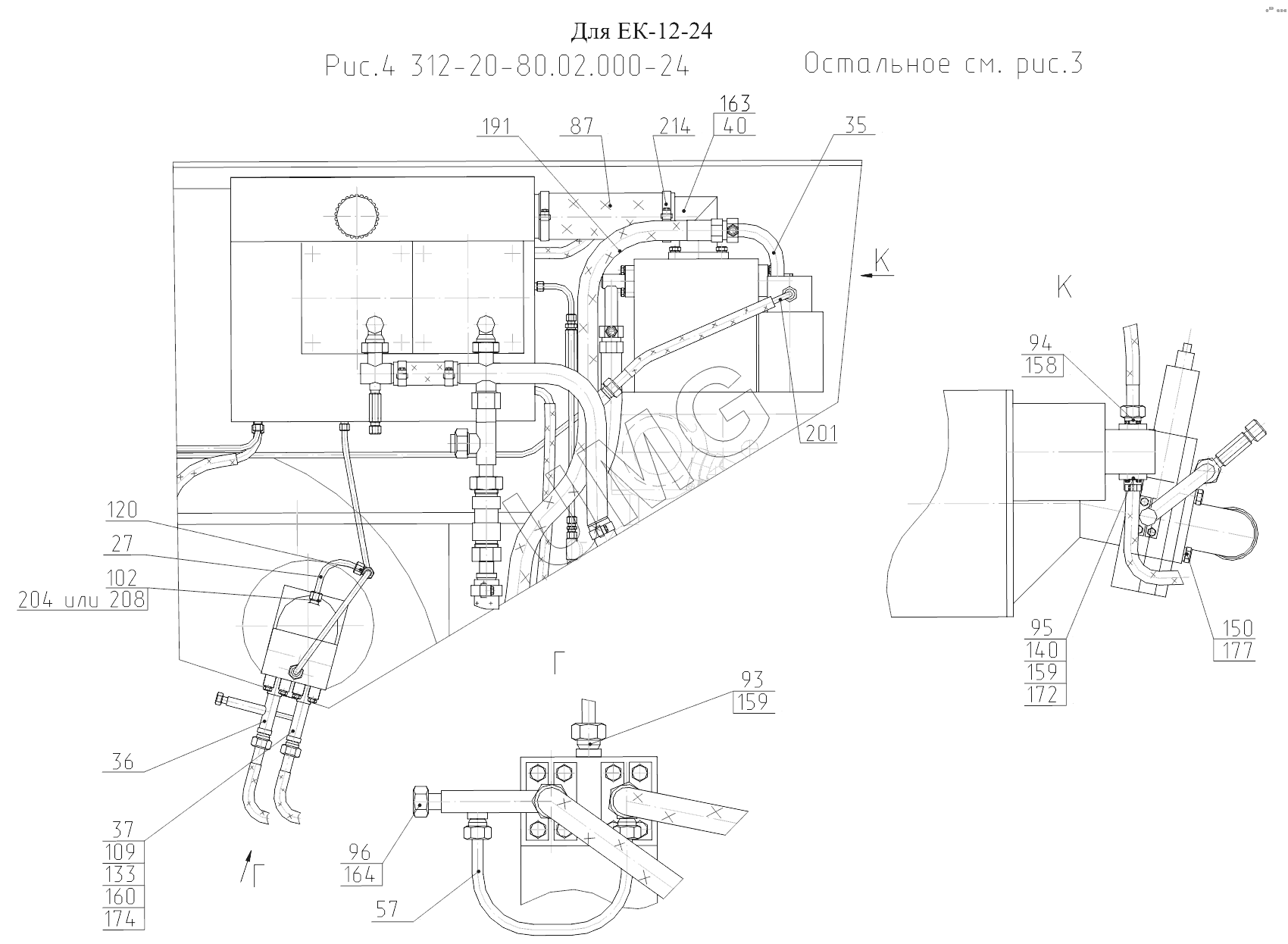

ЕК-12 (2013). 312-04-80.02.000, 312-04-80.02.000-10, 312-20-80.02.000-20, 312-20-80.02.000-24, 312-40-80.02.000-10 Трубопроводы на поворотной платформе
/12.6.gif)
27
35
36
37
40
57
87
93
94
95
96
102
109
120
133
140
150
158
159
159
160
163
164
172
174
177
191
201
204
208
214
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-04-80.02.010 | Трубопровод | |
| 2 | 312-04-80.02.020 | Трубопровод | |
| 3 | 312-04-80.02.030 | Трубопровод | |
| 4 | 312-40-80.02.010 | Трубопровод | |
| 5 | 312-04-80.01.010 | Трубопровод | |
| 6 | 312-04-80.01.020 | Трубопровод | |
| 7 | 312-04-80.01.030 | Трубопровод | |
| 8 | 312-04-80.01.040 | Трубопровод | |
| 12 | 312-04-80.01.120-10 | Фланец сливной | |
| 13 | 312-04-80.01.130 | Кронштейн в сборе | |
| 15 | 312-04-80.01.150 | Трубопровод | |
| 17 | 312-04-80.01.170-10 | Трубопровод | |
| 18 | 318-30-80.01.030 | Трубопровод | |
| 19 | 318-30-80.01.020 | Трубопровод | |
| 23 | 312-04-80.01.230 | Трубопровод | |
| 27 | 312-04-80.01.270 | Трубопровод | |
| 28 | 312-04-80.01.280 | Трубопровод | |
| 29 | 312-04-80.01.290 | Трубопровод | |
| 30 | 312-04-80.01.300 | Трубопровод | |
| 32 | 312-04-80.01.320 | Трубопровод | |
| 35 | 312-24-80.01.350 | Трубопровод | |
| 36 | 312-24-80.01.360 | Трубопровод | |
| 37 | 312-24-80.01.370 | Трубопровод | |
| 40 | 312-04-80.01.400 | Патрубок | |
| 41 | 312-40-80.01.010 | Патрубок | |
| 45 | 314-02-80.01.050 | Кронштейн | |
| 46 | 314-02-80.01.090 | Кронштейн | |
| 49 | 314-02-80.01.110 | Трубопровод | |
| 50 | 314-02-80.01.120 | Трубопровод | |
| 51 | 314-02-80.01.600 | Клапан предохранительный | |
| 52 | 318-00-80.01.290 | Трубопровод | |
| 53 | ЭО-3323А.08.07.110-20 | Клапан подпорный | |
| 54 | 312-04-80.01.500 | Блок клапанов | |
| 55 | ЭО-3323А.08.07.500-10 | Фланец | |
| 57 | ЭО-3323А.07.21.360 | Трубопровод | |
| 59 | ЭО-3323А.08.02.850 | Патрубок | |
| 60 | ЭО-3323А.08.02.860 | Патрубок | |
| 63 | ЭО-3323.01.82.410 | Трубопровод | |
| 65 | ЭО-3323.01.82.680 | Включатель манометра | |
| 67 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 69 | 520.35.00.000 | Блок плавающего положения стрелы | |
| 79 | 312-40-80.01.003 | Рукав | |
| 80 | 312-04-80.01.001 | Рукав 16х25-1,6 ГОСТ 10362-76 L=900 мм | |
| 81 | 312-04-80.01.002 | Рукав 16х25-1,6 ГОСТ 10362-76 L=650 мм | |
| 82 | 312-04-80.01.003 | Рукав 16х25-1,6 ГОСТ 10362-76 L=350 мм | |
| 83 | 312-04-80.01.004 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=1200 мм | |
| 84 | 312-04-80.01.005 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=120mm | |
| 85 | 312-04-80.01.006 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 86 | 312-04-80.01.007 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 87 | 312-04-80.01.008 | Рукав | |
| 88 | 003-00-80.01.002 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=710 мм | |
| 89 | 225-00-80.01.502 | Рукав | |
| 90 | 005-01-80.01.002 | Каркас | |
| 93 | 225-06-80.01.002-10 | Штуцер | |
| 94 | 225-06-80.01.003 | Переходник | |
| 95 | 225-06-80.01.004 | Переходник | |
| 96 | КС-3372.84.112 | Игла | |
| 100 | ЭО-3322А.04.31.013 | Заглушка | |
| 101 | ЭО-3322А.04.31.124 | Гайка накидная | |
| 102 | ЭО-3322А.23.02.001 | Штуцер | |
| 103 | ЭО-3322А.23.03.004 | Штуцер | |
| 104 | ЭО-3322А.24.01.009 | Штуцер | |
| 105 | 314-02-80.05.001-10 | Штуцер | |
| 106 | ЭО-3322Б.48.01.904 | Гайка | |
| 107 | ЭО-3322В.47.20.002 | Хомут | |
| 109 | ЭО-3323.01.80.004 | Фланец | |
| 111 | ЭО-3323А.20.83.012 | Штуцер | |
| 112 | ЭО-3323А.08.02.003 | Штуцер | |
| 116 | ЭО-3322Б.11.07.015 | Штуцер | |
| 117 | СП-71.0.70.001 | Гайка накидная | |
| 118 | СП-71.0.70.002 | Заглушка | |
| 119 | МГ-300.222.1.002 | Прижим | |
| 120 | ЭО-3322В.20.01.001 | Тройник | |
| 133 | М10-6gx40.88.016 | Болт | |
| 134 | М10-6gх65.88.016 | Болт | |
| 135 | М12-6gх35.88.016 | Болт | |
| 140 | М6-6gx30.58.016 | Болт | |
| 141 | М8-6gx30.58.016 | Болт | |
| 142 | М10-6gx40.58.016 | Болт | |
| 143 | М10-6gx50.58.016 | Болт | |
| 144 | М10-6gx85.58.016 | Болт | |
| 145 | М12-6gx20.58.016 | Болт | |
| 146 | М12-6gx30.58.016 | Болт | |
| 147 | М12-6gx45.58.016 | Болт | |
| 148 | М12-6gx50.58.016 | Болт | |
| 150 | М16-6gx50.58.016 | Болт | |
| 151 | М6-6gx20.88.40X.016 | Винт | |
| 153 | М10-6Н.5.016 | Гайка | |
| 156 | 018-022-25-2-3 | Кольцо | |
| 157 | 020-025-30-2-3 | Кольцо | |
| 158 | 020-024-25-2-3 | Кольцо | |
| 159 | 024-028-25-2-3 | Кольцо | |
| 160 | 030-035-30-2-3 | Кольцо | |
| 161 | 038-044-36-2-3 | Кольцо | |
| 162 | 055-060-30-2-3 | Кольцо | |
| 163 | 090-100-58-2-3 | Кольцо | |
| 164 | 012-016-25-2-3 | Кольцо | |
| 172 | 6.65Г.019 | Шайба | |
| 173 | 8.65Г.019 | Шайба | |
| 174 | 10.65Г.019 | Шайба | |
| 175 | 12.65Г.019 | Шайба | |
| 177 | 16.65Г.019 | Шайба | |
| 180 | 10.01.019 | Шайба ГОСТ 11371-78 | |
| 181 | 12.01.019 | Шайба ГОСТ 11371-78 | |
| 188 | РВД12-28(М22х1,5-d.40)-850-У | РВД | |
| 189 | РВД16-30(М27х1,5-d.40)-1050-У | РВД | |
| 190 | РВД12-28(М22х1,5,0-d.40)-1250-У | РВД | |
| 191 | РВД12-28(М22х1,5,0-d.40,90)-2200-У | РВД | |
| 192 | РВД20-33(М42х2-d.40)-650-У | РВД | |
| 193 | РВД20-33(М42х2-d.40)-1750-У | РВД | |
| 194 | РВД20-33(М42х2-d.40)-2200-У | РВД | |
| 195 | РВД20-33(М42х2,0-d.40,90)-2000-У | РВД | |
| 196 | РВД20-33(М42х2,0-d.40,90)-2200-У | РВД | |
| 198 | РВД12-28(М22х1,5)-650-У | РВД | |
| 199 | РВД20-33(М42х2-d.40)-750-У | РВД | |
| 201 | РВД12-28(М22х1,5,0-М22,90)-650-У | РВД | |
| 203 | 400-765-5590 | Прокладка | |
| 204 | 400-768-5590 | Прокладка | |
| 207 | 14E223YO/M12/ | Уплотнение Guardex | |
| 208 | 14E232YO/M18/ | Уплотнение Guardex | |
| 211 | 28/19-28 | Хомут червячный | |
| 212 | 51/38-50 | Хомут червячный | |
| 213 | 85/68-85 | Хомут червячный | |
| 214 | 113/87-112 | Хомут червячный | |
| 216 | 312-01-520.00ГР | Гидрораспределитель | |
| 218 | 312-03-520.00ГР | Гидрораспределитель без разводки под гидромолот | |
| 222 | Анагерм103 | Состав |
