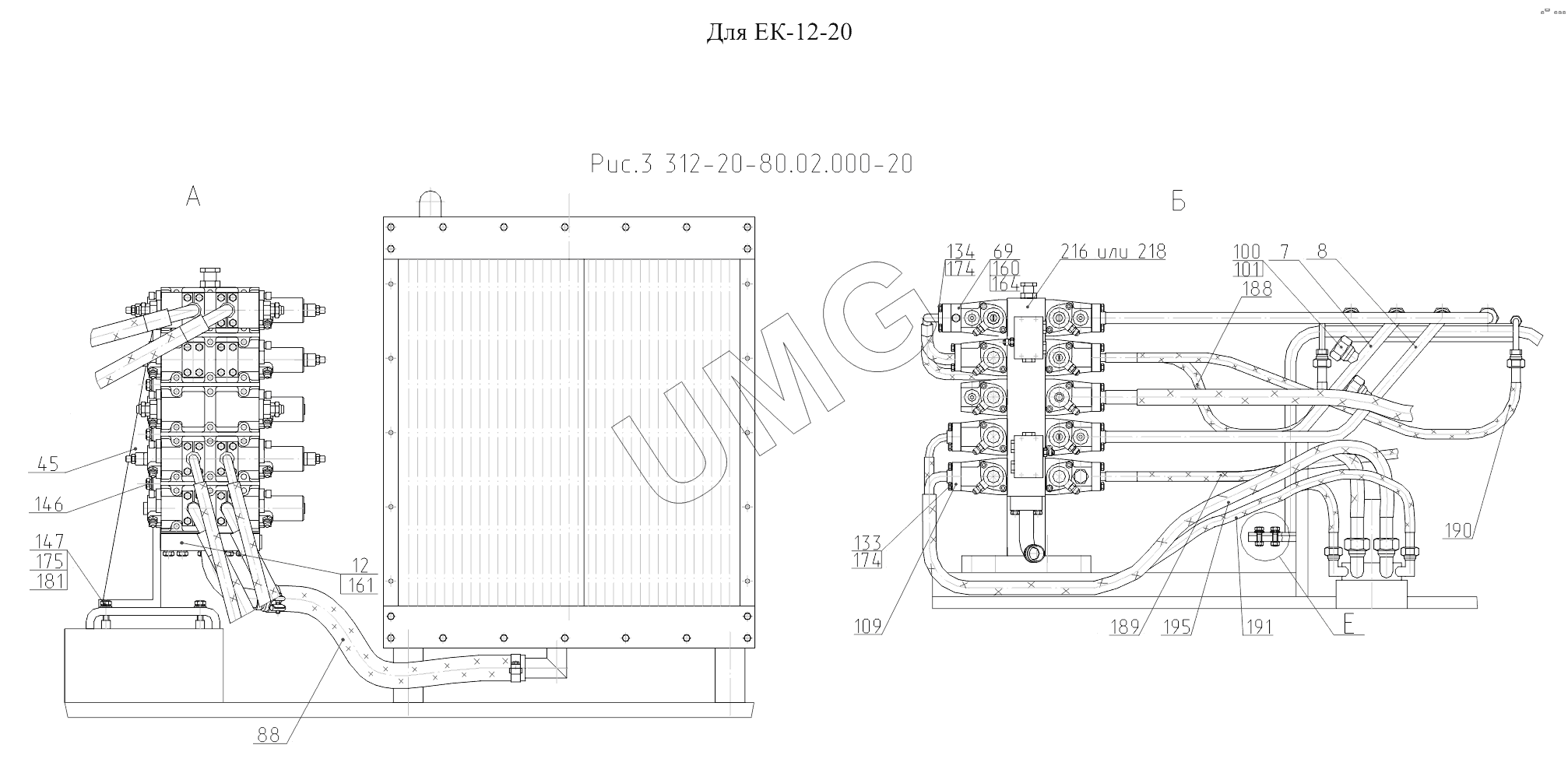

ЕК-12 (2013). 312-04-80.02.000, 312-04-80.02.000-10, 312-20-80.02.000-20, 312-20-80.02.000-24, 312-40-80.02.000-10 Трубопроводы на поворотной платформе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
7
8
12
45
69
88
100
101
109
133
134
146
147
160
161
164
174
174
175
181
188
189
190
191
195
216
218
Позиция на иллюстрации Заводской номер детали Название детали
1 312-04-80.02.010 Трубопровод
2 312-04-80.02.020 Трубопровод
3 312-04-80.02.030 Трубопровод
4 312-40-80.02.010 Трубопровод
5 312-04-80.01.010 Трубопровод
6 312-04-80.01.020 Трубопровод
7 312-04-80.01.030 Трубопровод
8 312-04-80.01.040 Трубопровод
12 312-04-80.01.120-10 Фланец сливной
13 312-04-80.01.130 Кронштейн в сборе
15 312-04-80.01.150 Трубопровод
17 312-04-80.01.170-10 Трубопровод
18 318-30-80.01.030 Трубопровод
19 318-30-80.01.020 Трубопровод
23 312-04-80.01.230 Трубопровод
27 312-04-80.01.270 Трубопровод
28 312-04-80.01.280 Трубопровод
29 312-04-80.01.290 Трубопровод
30 312-04-80.01.300 Трубопровод
32 312-04-80.01.320 Трубопровод
35 312-24-80.01.350 Трубопровод
36 312-24-80.01.360 Трубопровод
37 312-24-80.01.370 Трубопровод
40 312-04-80.01.400 Патрубок
41 312-40-80.01.010 Патрубок
45 314-02-80.01.050 Кронштейн
46 314-02-80.01.090 Кронштейн
49 314-02-80.01.110 Трубопровод
50 314-02-80.01.120 Трубопровод
51 314-02-80.01.600 Клапан предохранительный
52 318-00-80.01.290 Трубопровод
53 ЭО-3323А.08.07.110-20 Клапан подпорный
54 312-04-80.01.500 Блок клапанов
55 ЭО-3323А.08.07.500-10 Фланец
57 ЭО-3323А.07.21.360 Трубопровод
59 ЭО-3323А.08.02.850 Патрубок
60 ЭО-3323А.08.02.860 Патрубок
63 ЭО-3323.01.82.410 Трубопровод
65 ЭО-3323.01.82.680 Включатель манометра
67 ЭО-3322А.23.02.260 Включатель манометра
69 520.35.00.000 Блок плавающего положения стрелы
79 312-40-80.01.003 Рукав
80 312-04-80.01.001 Рукав 16х25-1,6 ГОСТ 10362-76 L=900 мм
81 312-04-80.01.002 Рукав 16х25-1,6 ГОСТ 10362-76 L=650 мм
82 312-04-80.01.003 Рукав 16х25-1,6 ГОСТ 10362-76 L=350 мм
83 312-04-80.01.004 Рукав 40х51,5-1,6 ГОСТ 10362-76 L=1200 мм
84 312-04-80.01.005 Рукав 40х51,5-1,6 ГОСТ 10362-76 L=120mm
85 312-04-80.01.006 Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм
86 312-04-80.01.007 Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм
87 312-04-80.01.008 Рукав
88 003-00-80.01.002 Рукав 40х51,5-1,6 ГОСТ 10362-76 L=710 мм
89 225-00-80.01.502 Рукав
90 005-01-80.01.002 Каркас
93 225-06-80.01.002-10 Штуцер
94 225-06-80.01.003 Переходник
95 225-06-80.01.004 Переходник
96 КС-3372.84.112 Игла
100 ЭО-3322А.04.31.013 Заглушка
101 ЭО-3322А.04.31.124 Гайка накидная
102 ЭО-3322А.23.02.001 Штуцер
103 ЭО-3322А.23.03.004 Штуцер
104 ЭО-3322А.24.01.009 Штуцер
105 314-02-80.05.001-10 Штуцер
106 ЭО-3322Б.48.01.904 Гайка
107 ЭО-3322В.47.20.002 Хомут
109 ЭО-3323.01.80.004 Фланец
111 ЭО-3323А.20.83.012 Штуцер
112 ЭО-3323А.08.02.003 Штуцер
116 ЭО-3322Б.11.07.015 Штуцер
117 СП-71.0.70.001 Гайка накидная
118 СП-71.0.70.002 Заглушка
119 МГ-300.222.1.002 Прижим
120 ЭО-3322В.20.01.001 Тройник
133 М10-6gx40.88.016 Болт
134 М10-6gх65.88.016 Болт
135 М12-6gх35.88.016 Болт
140 М6-6gx30.58.016 Болт
141 М8-6gx30.58.016 Болт
142 М10-6gx40.58.016 Болт
143 М10-6gx50.58.016 Болт
144 М10-6gx85.58.016 Болт
145 М12-6gx20.58.016 Болт
146 М12-6gx30.58.016 Болт
147 М12-6gx45.58.016 Болт
148 М12-6gx50.58.016 Болт
150 М16-6gx50.58.016 Болт
151 М6-6gx20.88.40X.016 Винт
153 М10-6Н.5.016 Гайка
156 018-022-25-2-3 Кольцо
157 020-025-30-2-3 Кольцо
158 020-024-25-2-3 Кольцо
159 024-028-25-2-3 Кольцо
160 030-035-30-2-3 Кольцо
161 038-044-36-2-3 Кольцо
162 055-060-30-2-3 Кольцо
163 090-100-58-2-3 Кольцо
164 012-016-25-2-3 Кольцо
172 6.65Г.019 Шайба
173 8.65Г.019 Шайба
174 10.65Г.019 Шайба
175 12.65Г.019 Шайба
177 16.65Г.019 Шайба
180 10.01.019 Шайба ГОСТ 11371-78
181 12.01.019 Шайба ГОСТ 11371-78
188 РВД12-28(М22х1,5-d.40)-850-У РВД
189 РВД16-30(М27х1,5-d.40)-1050-У РВД
190 РВД12-28(М22х1,5,0-d.40)-1250-У РВД
191 РВД12-28(М22х1,5,0-d.40,90)-2200-У РВД
192 РВД20-33(М42х2-d.40)-650-У РВД
193 РВД20-33(М42х2-d.40)-1750-У РВД
194 РВД20-33(М42х2-d.40)-2200-У РВД
195 РВД20-33(М42х2,0-d.40,90)-2000-У РВД
196 РВД20-33(М42х2,0-d.40,90)-2200-У РВД
198 РВД12-28(М22х1,5)-650-У РВД
199 РВД20-33(М42х2-d.40)-750-У РВД
201 РВД12-28(М22х1,5,0-М22,90)-650-У РВД
203 400-765-5590 Прокладка
204 400-768-5590 Прокладка
207 14E223YO/M12/ Уплотнение Guardex
208 14E232YO/M18/ Уплотнение Guardex
211 28/19-28 Хомут червячный
212 51/38-50 Хомут червячный
213 85/68-85 Хомут червячный
214 113/87-112 Хомут червячный
216 312-01-520.00ГР Гидрораспределитель
218 312-03-520.00ГР Гидрораспределитель без разводки под гидромолот
222 Анагерм103 Состав
