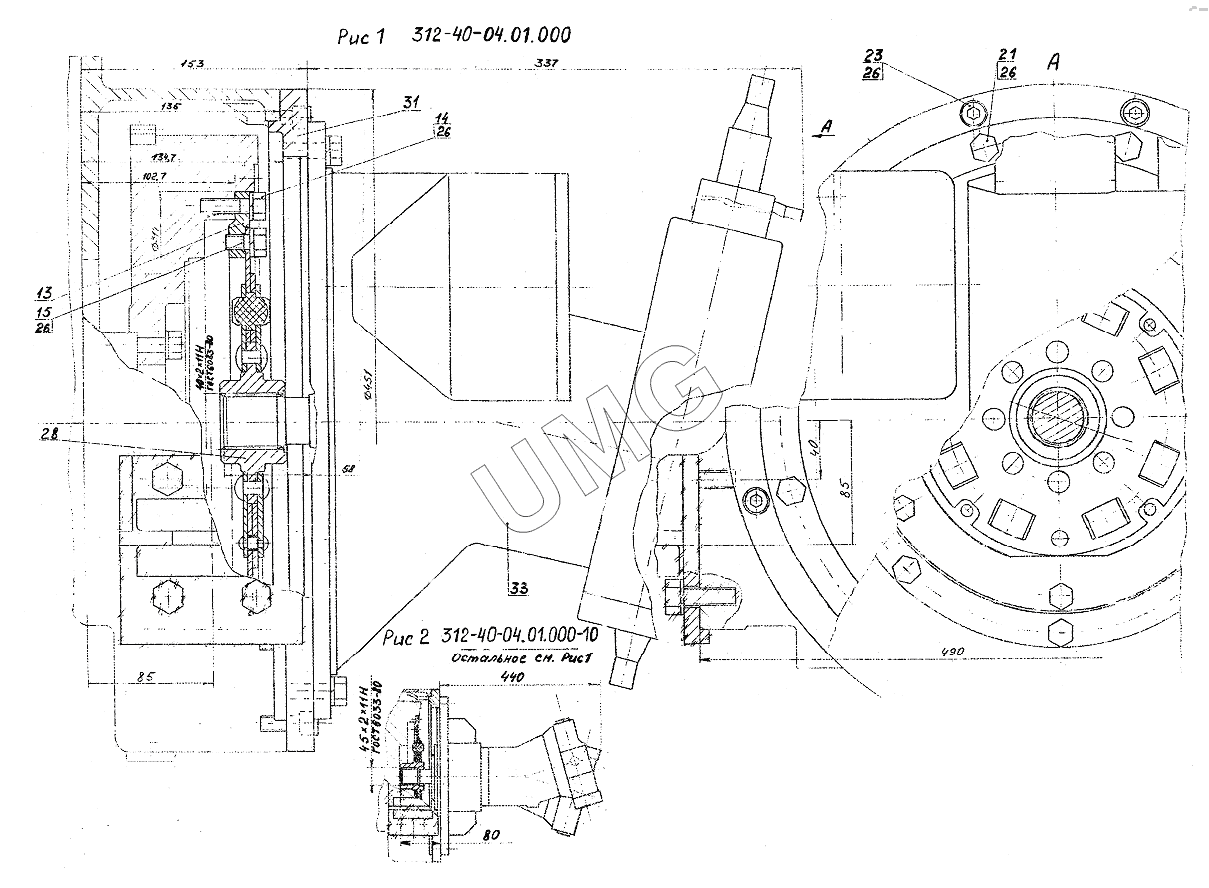

ЕК-12 (2013). 312-40-04.01.000 (312-40-04.01.000-10) Установка насоса (с двигателем Перкинс 1104С-44)
/9.gif)
13
14
15
21
23
26
26
26
26
28
28
31
31
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | 308-20-03.91.002 | Кольцо | |
| 14 | 308-20-03.91.003 | Болт | |
| 15 | 308-20-03.91.004 | Болт | |
| 21 | BM10-6gx35.58.016 | Болт | |
| 22 | BM12-6gx35.58.016 | Болт | |
| 23 | M10-6gx25.58.016 | Болт | |
| 26 | 10.65Г.016 | Шайба | |
| 27 | 12.65Г.016 | Шайба | |
| 28 | 308-20-03.91.010 | Диск демпферный | |
| 28 | 308-20-03.91.010-10 | Диск демпферный | |
| 31 | 312-40-04.01.001 | Фланец | |
| 31 | 312-40-04.01.001-10 | Фланец | |
| 33 | A8V055LAOH2/61R1-NZGO5K010+ZP11 | Насосный агрегат | |
| 33 | 333.3.55.100.220 | Насос |
