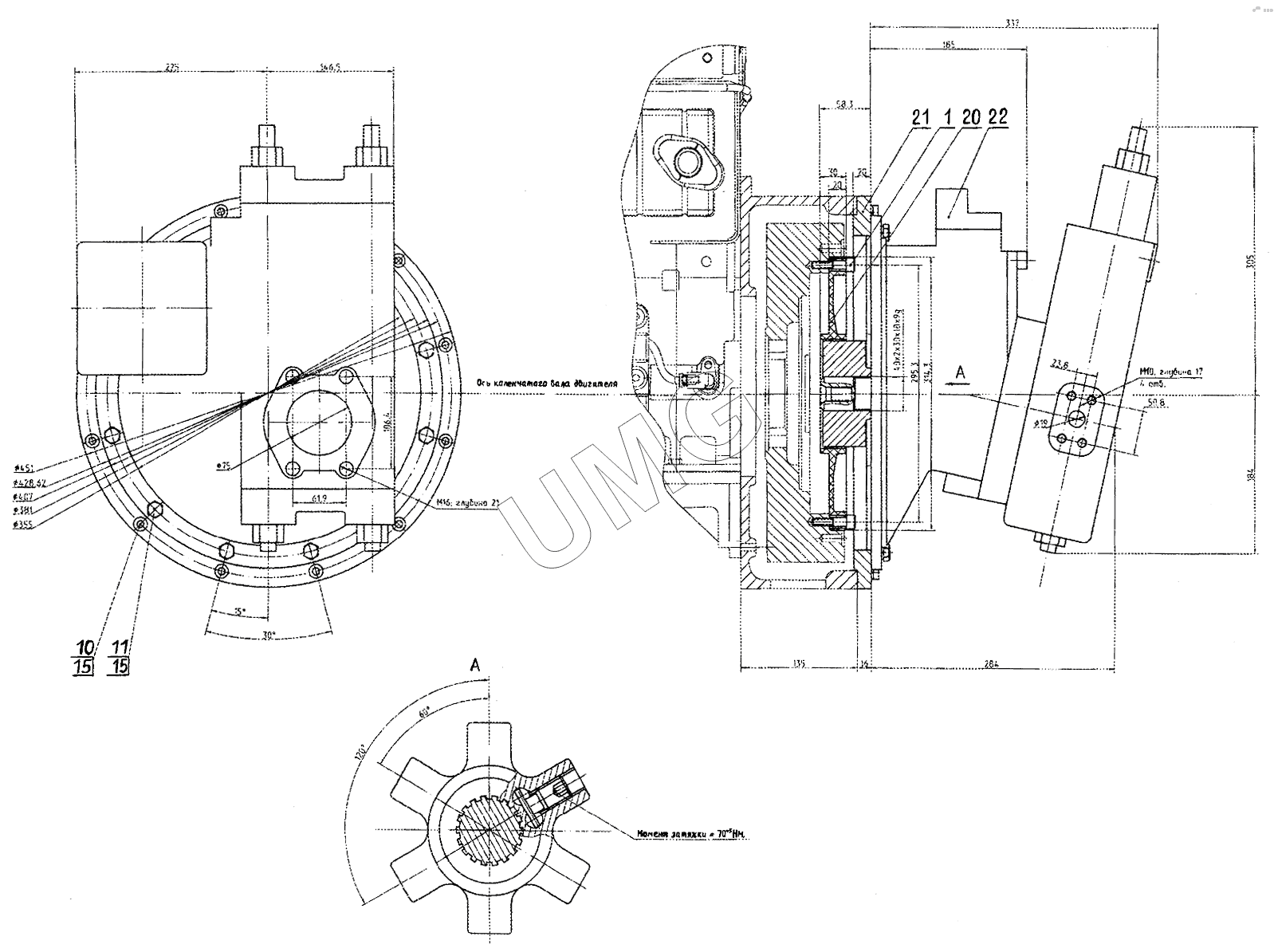

ЕК-12 (2013). 312-40-04.06.000 Установка насоса с муфтой Centa (с двигателем Перкинс 1104С-44) (Гидравлика Rexroth)
/8.gif)
1
10
11
15
15
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225-40-03.14.002 | Винт | |
| 10 | M10-6gx35.88.40х.019 | Винт | |
| 11 | М10-6gх35.58.016 | Болт | |
| 15 | 10.65Г.016 | Шайба | |
| 20 | CF-K-125-10-64980 | Муфта соединительная | |
| 21 | FL-SAE3-4-16 | Присоединительный фланец | |
| 22 | A8V055LAOH2/61R1-NZGO5K010+ZP11 | Насосный агрегат |
