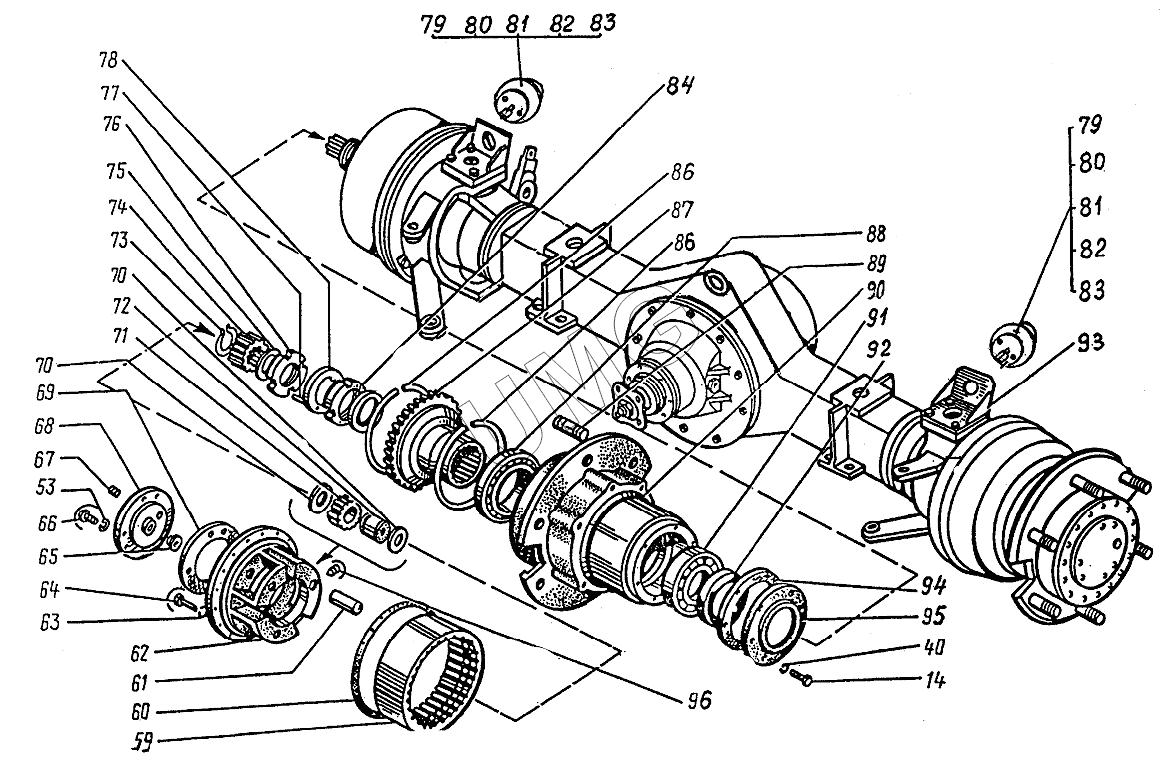

ЕК-12 (2013). ЭО-3323.20.30.000 Мост приводной управляемый для модификаций с опорой-отвалом и аутригерами, 312-12-70.30.000 с опорой-отвалом и стабилизаторами
/88.4.gif)
40
53
59
60
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74
75
76
77
78
79
79
79
80
80
81
81
82
82
83
83
84
86
86
87
88
89
90
90
91
92
93
93
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1.3.01 | Масленка | |
| 2 | ЭО-3323.20.30.040 | Шкворень | |
| 3 | ЭО-3323.20.30.041 | Прокладка регулировочная | |
| 4 | 688811АКС23 | Подшипник | |
| 5 | ЭО-3323.20.30.046 | Втулка | |
| 6 | ЭО-3323.20.30.100 | Втулка шкворня | |
| 7 | ЭО-3323.20.30.101 | Втулка | |
| 8 | ЭО-3323.20.30.102 | Заглушка | |
| 9 | 2.1-50х70-1 | Манжета | |
| 10 | ЭО-3323.20.30.060-01 | Вилка | |
| 10 | ЭО-3323.20.30.060-02 | Вилка | |
| 11 | ЭО-3323.20.30.056 | Вилка сдвоенная | |
| 15 | ЭО-3323.20.30.060 | Вилка | |
| 16 | 130-22010-25 | Крестовина карданного вала с подшипниками | |
| 17 | М16-gх50.58.019 | Болт | |
| 18 | 16.65Г.019 | Шайба | |
| 19 | ЭО-3323.20.30.042 | Шайба торцовая | |
| 20 | ЭО-3323.20.30.600 | Сапун | |
| 21 | ЭО-3323.20.30.602 | Колпачок | |
| 22 | ЭО-3323.20.30.601 | Штуцер | |
| 23 | ЭО-3323.20.30.040 | Шкворень | |
| 24 | ЭО-3323.20.30.700 | Картер в сборе | |
| 24 | 312-12-70.30.100 | Картер | |
| 25 | 1.3.01 | Масленка | |
| 26 | ЭО-3323.20.30.012 | Прокладка | |
| 27 | ЭО-3323.20.31.000 | Передача главная | |
| 27 | ЭО-3323.20.31.000-01 | Передача главная | |
| 28 | 16.65Г.019 | Шайба | |
| 29 | М16-8gх40.58.019 | Болт | |
| 30 | ЭО-3323.20.30.900 | Суппорт правый | |
| 30 | 312-12-70.30.300 | Суппорт правый | |
| 31 | 24.65Г.019 | Шайба | |
| 32 | ЭО-3323.20.30.029 | Ось колодки | |
| 33 | В30 | Кольцо | |
| 33 | 2Б30 | Кольцо | |
| 34 | ЭО-3323.20.30.400 | Колодка тормозная | |
| 35 | ЭО-3323.20.30.014 | Кожух тормозного барабана | |
| 36 | ЭО-3323.20.30.044 | Тяга | |
| 37 | ЭО-3323.20.30.043 | Пружина | |
| 38 | ЭО-3323.20.32.230 | Цапфа | |
| 38 | ЭО-3323.20.30.047 | Цапфа | |
| 39 | ЭО-3323.20.30.013 | Маслоуловитель | |
| 40 | 8.65Г.019 | Шайба | |
| 41 | 20.65Г.019 | Шайба | |
| 42 | М20-8gх40.109.40х019 | Болт | |
| 43 | ЭО-3323.20.30.001 | Барабан тормозной | |
| 47 | ЭО-3323.20.30.022 | Кулак тормозной левый | |
| 47 | ЭО-3323.20.30.120 | Кулак тормозной правый | |
| 48 | ЭО-3323.20.30.200 | Кронштейн левый | |
| 48 | 312-12-70.30.600 | Кронштейн левый | |
| 49 | ЭО-3323.20.30.039 | Шкворень | |
| 50 | ЭО-3323.20.30.500 | Рычаг регулировочный | |
| 51 | ЭО-3323.20.30.018 | Шайба торцовая | |
| 52 | ЭО-3323.20.30.021 | Кулак тормозной правый | |
| 52 | ЭО-3323.20.30.110 | Кулак тормозной левый | |
| 53 | 10.65Г.019 | Шайба | |
| 54 | М10-8gх25.58.019 | Болт | |
| 55 | М18-8gх1.5х40.109.40х.019 | Болт | |
| 56 | ЭО-3323.20.30.030 | Планка | |
| 57 | ЭО-3323.20.30.800 | Суппорт левый | |
| 57 | 312-12-70.30.400 | Суппорт левый | |
| 58 | М24х1.5-7Н.5.019 | Гайка | |
| 59 | ЭО-3323.20.30.010 | Шестерня коронная | |
| 60 | 9833.260-270-58-2-3 | Кольцо | |
| 61 | ЭО-3323.20.30.032 | Ось сателлита | |
| 62 | ЭО-3323.20.30.070 | Водило сварное | |
| 63 | 14.65Г.019 | Шайба | |
| 64 | М14-8gх35.88.35.019 | Болт | |
| 65 | ЭО-3323.20.30.045 | Сухарь | |
| 66 | М10-8gх25.58.019 | Болт | |
| 67 | ЭО-3323.20.30.049 | Пробка | |
| 68 | ЭО-3323.20.30.006 | Крышка | |
| 69 | ЭО-3323.20.30.037 | Прокладка | |
| 70 | ЭО-3323.20.30.031 | Шайба | |
| 71 | ЭО-3323.20.30.009 | Сателлит | |
| 72 | 64706 | Подшипник | |
| 73 | ЭО-3323.20.30.023 | Кольцо | |
| 74 | ЭО-3323.20.30.007 | Шестерня солнечная | |
| 75 | ЭО-3323.20.30.008 | Шайба | |
| 76 | ЭО-3323.20.30.035 | Контргайка | |
| 77 | 5h8х10 | Штифт | |
| 78 | ЭО-3323.20.30.034 | Кольцо стопорное | |
| 79 | 100-3519210-01 | Камера тормозная | |
| 79 | 18-3519110-20 | Камера тормозная | |
| 80 | ЭО-3322А.24.01.008 | Гайка | |
| 81 | 6-12d11х40.45.39.5-49.5.Ц9хр | Ось | |
| 82 | 12.01.019 | Шайба ГОСТ 11371-78 | |
| 83 | 3.2х20.019 | Шплинт | |
| 84 | ЭО-3323.20.30.033 | Гайка | |
| 86 | ЭО-3323.20.30.016 | Кольцо стопорное | |
| 87 | ЭО-3323.20.30.015 | Ступица шестерни коронной | |
| 88 | 2007124 | Подшипник | |
| 89 | М20-8gх55.109.40х.019 | Шпилька | |
| 90 | ЭО-3323.20.30.004 | Ступица | |
| 90 | 312-12-70.30.200 | Ступица | |
| 91 | 7220 | Подшипник | |
| 92 | 2.1-120х150-1 | Манжета | |
| 93 | ЭО-3323.20.30.300 | Кронштейн правый | |
| 93 | 312-12-70.30.500 | Кронштейн правый | |
| 94 | ЭО-3323.20.30.011 | Прокладка | |
| 95 | ЭО-3323.20.30.002 | Крышка | |
| 96 | М8-8gх12.22Н | Винт |
