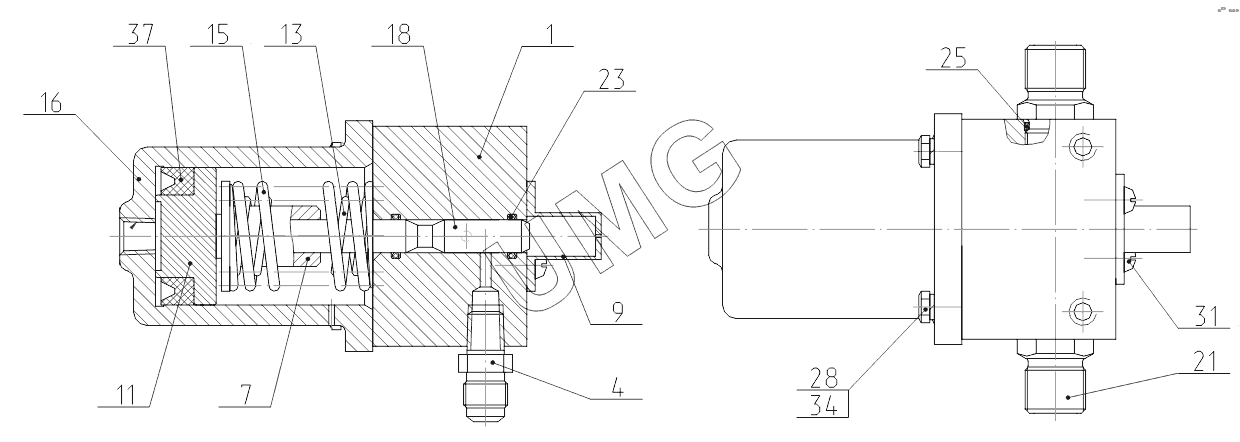

ЕК-12 (2013). 312-04-71.00.200 Клапан пневмогидравлический для модификаций с опорой-отвалом и стабилизаторами
/79.gif)
1
4
7
9
11
13
15
16
16
18
21
23
25
28
31
34
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-04-71.00.201 | Корпус | |
| 4 | ЭО-3322А.23.03.004 | Штуцер | |
| 7 | ЭО-3322Б.60.05.001 | Втулка | |
| 9 | ЭО-3322Б.60.05.004 | Крышка | |
| 11 | ЭО-3322Б.60.05.005 | Поршень | |
| 13 | ЭО-3322Б.60.05.006 | Пружина | |
| 15 | ЭО-3322Б.60.05.007 | Пружина | |
| 16 | ЭО-3322Д.60.05.010 | Стакан | |
| 16 | ЭО-3322Б.60.05.009 | Стакан | |
| 18 | ЭО-3322Д.60.05.002 | Золотник | |
| 21 | ЭО-3323.20.83.013 | Штуцер | |
| 23 | 012-016-25-2-3 | Кольцо | |
| 25 | 018-022-25-2-3 | Кольцо | |
| 28 | М6-8gх20.58.019 | Болт | |
| 31 | В1М6-8gх12.58.019 | Винт | |
| 34 | 6.65Г.019 | Шайба | |
| 37 | 3-50х30-6 | Манжета |
