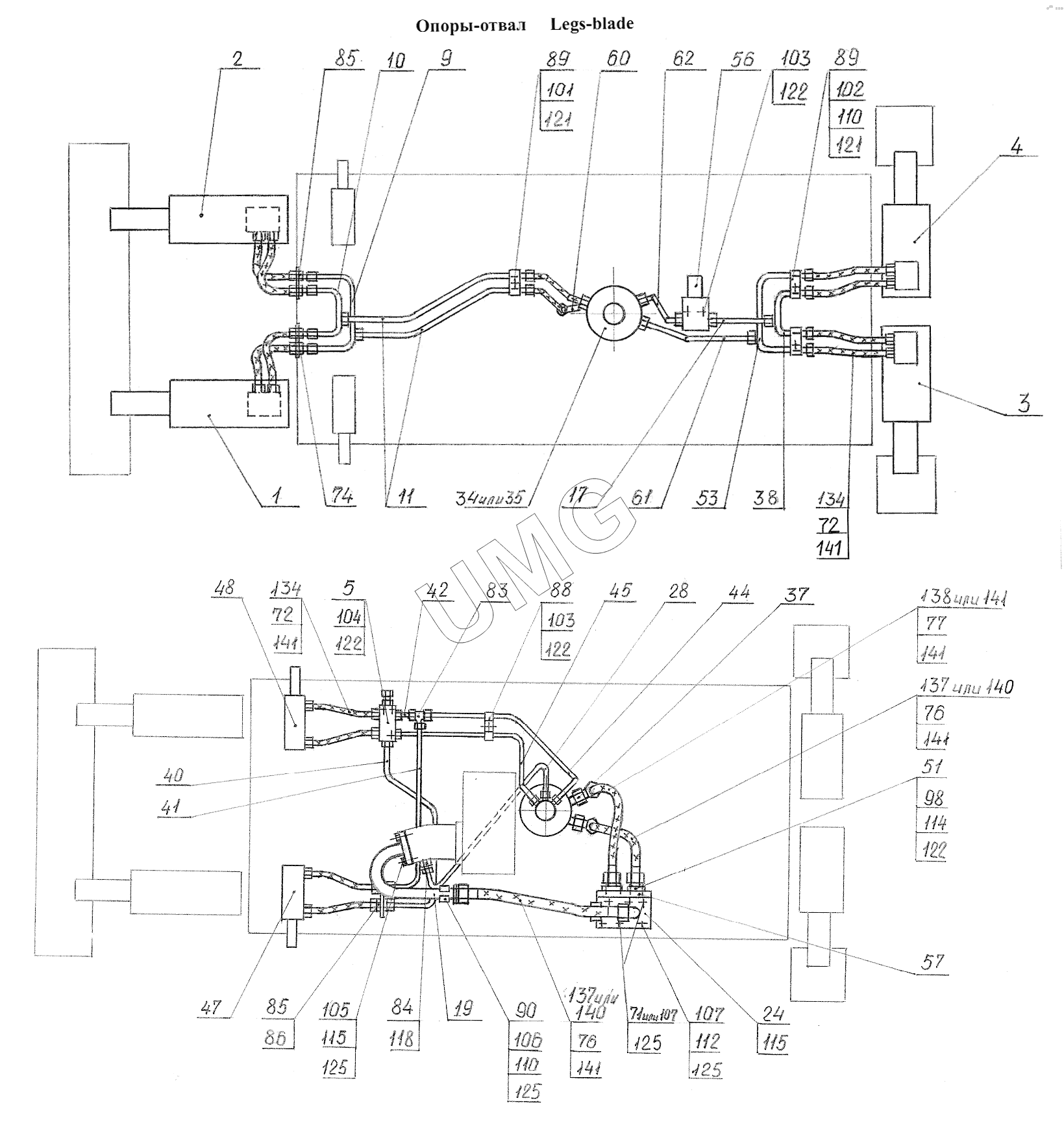

ЕК-12 (2013). 312-10-50.72.000 Гидрооборудование на ходовой раме для модификаций с опорой-отвалом и аутригерами (гидравлика Бош-Рексрот)
/68.2.gif)
1
2
3
4
5
9
10
11
17
28
34
35
37
38
40
41
42
44
45
47
48
53
56
60
61
74
83
84
85
85
86
89
89
90
101
102
103
103
104
106
110
110
112
115
115
121
121
122
122
122
122
134
134
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-04-71.00.300 | Гидроцилиндр отвала правый | |
| 2 | 312-04-71.00.400 | Гидроцилиндр отвала левый | |
| 3 | 318-02-72.00.300 | Гидроцилиндр выносных опор правый | |
| 4 | 318-02-72.00.400 | Гидроцилиндр выносных опор левый | |
| 5 | 314-02-71.00.450 | Кран буксировочный | |
| 9 | 314-02-71.00.600 | Трубопровод | |
| 10 | 314-02-71.00.610 | Трубопровод | |
| 11 | 314-02-71.00.620 | Трубопровод | |
| 15 | 314-02-71.00.660 | Трубопровод | |
| 17 | 314-02-71.00.680 | Трубопровод | |
| 28 | 314-02-71.00.790 | Трубопровод | |
| 34 | 313-00-73.85.000 | Коллектор центральный | |
| 35 | 314-02-71.00.900 | Коллектор | |
| 37 | 08.20.70.020 | Переходник | |
| 38 | 08.20.70.060 | Трубопровод | |
| 40 | ЭО-3323А.71.80.010 | Трубопровод | |
| 41 | ЭО-3323А.71.80.020 | Трубопровод | |
| 42 | ЭО-3323А.71.80.030 | Трубопровод | |
| 44 | ЭО-3323А.71.80.050 | Трубопровод | |
| 45 | ЭО-3323А.71.80.060 | Трубопровод | |
| 47 | ЭО-3323А.71.80.300-10 | Цилиндр поворота колес правый | |
| 48 | ЭО-3323А.71.80.400-10 | Цилиндр поворота колес левый | |
| 53 | ЭО-3323.20.83.230 | Трубопровод | |
| 56 | ЭО-3322Д.60.05.000 | Клапан пневмогидравлический | |
| 60 | 312-50.72.460 | Трубопровод | |
| 61 | 312-50.72.470 | Трубопровод | |
| 65 | 312-10-50.72.010 | Трубопровод | |
| 67 | 225-06-80.01.300 | Переходник | |
| 74 | 314-02-71.00.008 | Планка | |
| 80 | 312-24-50.72.001 | Болт | |
| 83 | ЭО-3322В.20.01.001 | Тройник | |
| 84 | ЭО-3322А.23.02.001 | Штуцер | |
| 85 | ЭО-3322Д.23.02.003 | Гайка | |
| 86 | ЭО-3322А.24.01.009 | Штуцер | |
| 87 | ЭО-3322В.47.20.002 | Хомут | |
| 89 | ЭО-3322А.66.01.001 | Скоба | |
| 90 | ЭО-3323.41.08.006 | Скоба | |
| 101 | М8-6gx30.58.016 | Болт | |
| 102 | М8-6gx50.58.016 | Болт | |
| 103 | М10-6gx20.58.016 | Болт | |
| 104 | М10-6gx35.58.016 | Болт | |
| 106 | М12-6gx50.58.016 | Болт | |
| 108 | М14-6gx30.88.016 | Болт | |
| 110 | М8-6Н.5.016 | Гайка | |
| 112 | М12-6Н.5.016 | Гайка | |
| 115 | 038-044-36-2-3 | Кольцо | |
| 117 | 18М3 | Прокладка | |
| 121 | 8.65Г.016 | Шайба | |
| 122 | 10.65Г.016 | Шайба | |
| 123 | 12.65Г.016 | Шайба | |
| 124 | 14.65Г.016 | Шайба | |
| 134 | РВД12.100.650 | Рукав | |
| 139 | РВД20.129.1250 | Рукав | |
| 142 | РВД25.140.1250 | Рукав |
