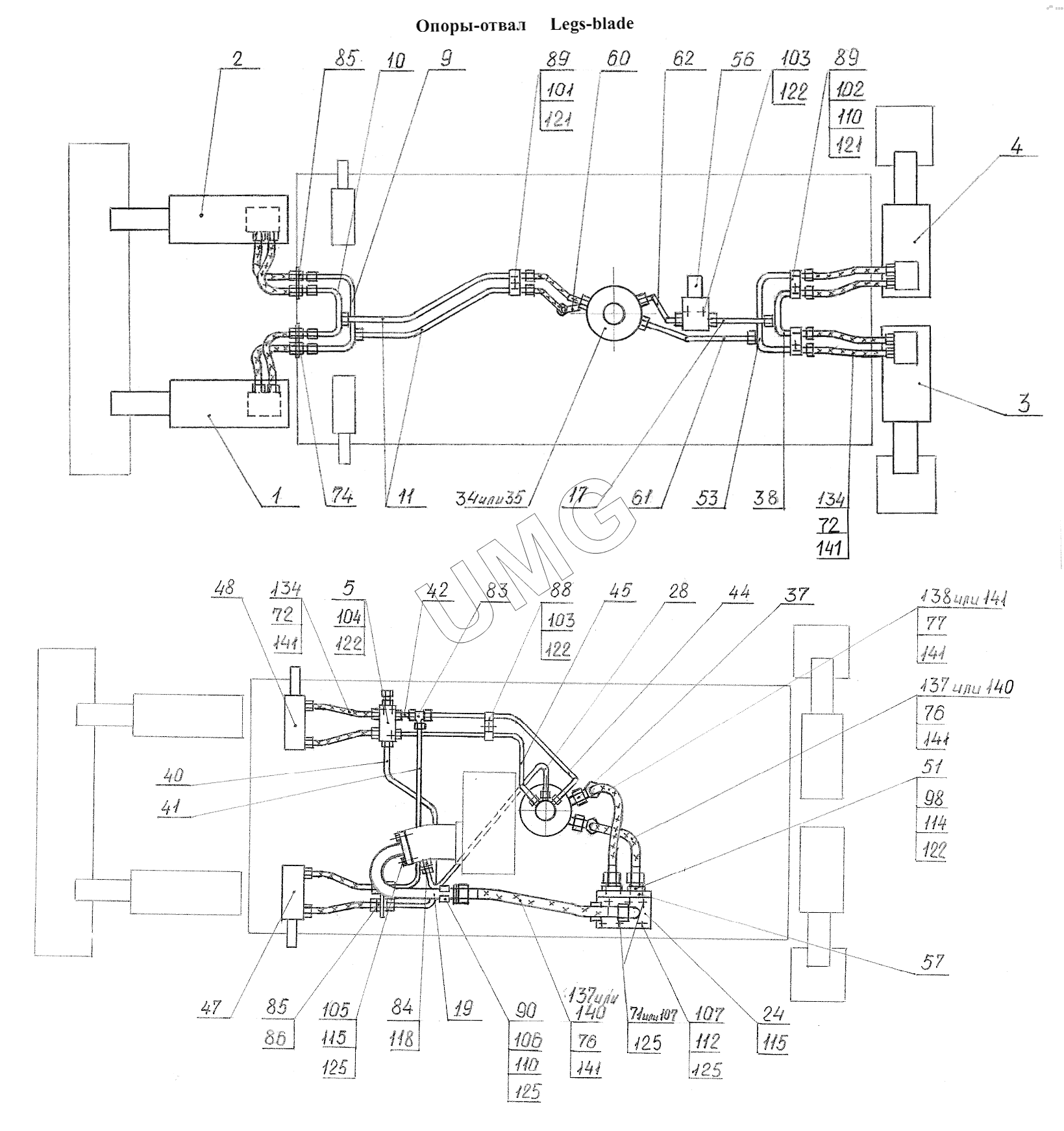

ЕК-12 (2013). 312-50.72.000 Гидрооборудование на ходовой раме для модификаций с опорой-отвалом и аутригерами (гидравлика ПСМ)
/68.1.gif)
1
2
3
4
5
9
10
11
17
19
24
28
34
35
37
38
40
41
42
44
45
47
48
51
53
56
57
60
61
71
74
83
84
85
85
86
89
89
90
98
101
102
103
103
104
105
106
107
107
110
110
112
114
115
115
121
121
122
122
122
122
134
134
137
137
138
140
140
141
141
141
141
141
141
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-04-71.00.300 | Гидроцилиндр отвала правый | |
| 2 | 312-04-71.00.400 | Гидроцилиндр отвала левый | |
| 3 | 318-02-72.00.300 | Гидроцилиндр выносных опор правый | |
| 4 | 318-02-72.00.400 | Гидроцилиндр выносных опор левый | |
| 5 | 314-02-71.00.450 | Кран буксировочный | |
| 9 | 314-02-71.00.600 | Трубопровод | |
| 10 | 314-02-71.00.610 | Трубопровод | |
| 11 | 314-02-71.00.620 | Трубопровод | |
| 15 | 314-02-71.00.660 | Трубопровод | |
| 17 | 314-02-71.00.680 | Трубопровод | |
| 19 | 313-00-73.80.010 | Фланец | |
| 24 | 314-02-71.00.750 | Фланец | |
| 28 | 314-02-71.00.790 | Трубопровод | |
| 34 | 313-00-73.85.000 | Коллектор центральный | |
| 35 | 314-02-71.00.900 | Коллектор | |
| 37 | 08.20.70.020 | Переходник | |
| 38 | 08.20.70.060 | Трубопровод | |
| 40 | ЭО-3323А.71.80.010 | Трубопровод | |
| 41 | ЭО-3323А.71.80.020 | Трубопровод | |
| 42 | ЭО-3323А.71.80.030 | Трубопровод | |
| 44 | ЭО-3323А.71.80.050 | Трубопровод | |
| 45 | ЭО-3323А.71.80.060 | Трубопровод | |
| 47 | ЭО-3323А.71.80.300-10 | Цилиндр поворота колес правый | |
| 48 | ЭО-3323А.71.80.400-10 | Цилиндр поворота колес левый | |
| 51 | 312-04-80.01.310 | Переходник | |
| 53 | ЭО-3323.20.83.230 | Трубопровод | |
| 56 | ЭО-3322Д.60.05.000 | Клапан пневмогидравлический | |
| 57 | У4620.41.00.000 | Гидроклапан противообгонный | |
| 60 | 312-50.72.460 | Трубопровод | |
| 61 | 312-50.72.470 | Трубопровод | |
| 71 | 314-02-71.00.001 | Шпилька | |
| 74 | 314-02-71.00.008 | Планка | |
| 83 | ЭО-3322В.20.01.001 | Тройник | |
| 84 | ЭО-3322А.23.02.001 | Штуцер | |
| 85 | ЭО-3322Д.23.02.003 | Гайка | |
| 86 | ЭО-3322А.24.01.009 | Штуцер | |
| 87 | ЭО-3322В.47.20.002 | Хомут | |
| 89 | ЭО-3322А.66.01.001 | Скоба | |
| 90 | ЭО-3323.41.08.006 | Скоба | |
| 98 | М10-6gx30.88.35X.016 | Болт | |
| 101 | М8-6gx30.58.016 | Болт | |
| 102 | М8-6gx50.58.016 | Болт | |
| 103 | М10-6gx20.58.016 | Болт | |
| 104 | М10-6gx35.58.016 | Болт | |
| 105 | М12-6gx35.88.016 | Болт | |
| 106 | М12-6gx50.58.016 | Болт | |
| 107 | М12-6gx110.88.016 | Болт | |
| 110 | М8-6Н.5.016 | Гайка | |
| 112 | М12-6Н.5.016 | Гайка | |
| 114 | 030-035-30-2-3 | Кольцо | |
| 115 | 038-044-36-2-3 | Кольцо | |
| 117 | 18М3 | Прокладка | |
| 121 | 8.65Г.016 | Шайба | |
| 122 | 10.65Г.016 | Шайба | |
| 123 | 12.65Г.016 | Шайба | |
| 134 | РВД12.100.650 | Рукав | |
| 137 | РВД20.129.650 | Рукав | |
| 138 | РВД20.129.850 | Рукав | |
| 140 | РВД25.140.650 | Рукав | |
| 141 | РВД25.140.850 | Рукав |
