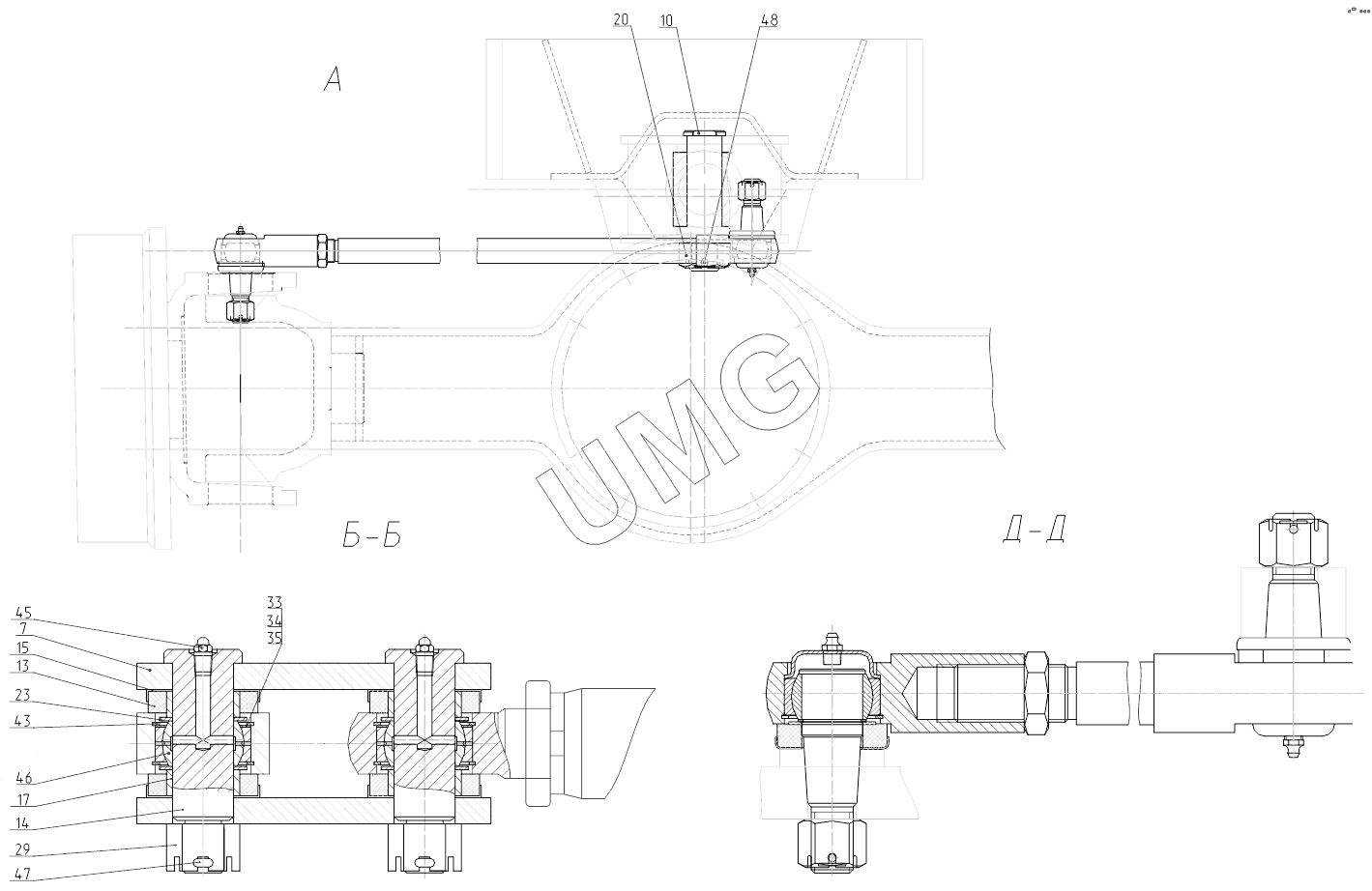

ЕК-12 (2013). 312-12-70.40.000 Управление поворотом колес, (ходовая рама с опорой-отвалом и стабилизаторами)
/66.2.gif)
7
10
13
14
15
17
20
23
29
33
34
35
43
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7 | 312-12-70.40.003 | Шатун | |
| 10 | 312-12-70.40.202 | Палец | |
| 13 | 005-01-70.40.005 | Уплотнение | |
| 14 | 005-01-70.40.006 | Палец | |
| 15 | 005-01-70.40.007 | Шайба | |
| 17 | 005-01-70.40.009 | Кольцо упорное | |
| 20 | Э-302-4-0200-04 | Гайка | |
| 21 | Э-302Б-3-1000-10А | Палец | |
| 23 | ЭО-3322А.68.00.005 | Кольцо упорное | |
| 29 | ЭО-3323.20.40.004 | Гайка | |
| 33 | ЭО-3323.20.40.313-10 | Прокладка регулировочная | |
| 34 | ЭО-3323.20.40.313-20 | Прокладка | |
| 35 | ЭО-3323.20.40.313-30 | Прокладка | |
| 43 | В55 | Кольцо | |
| 45 | 1.3Ц6Хр | Масленка | |
| 46 | ШС-5 | Подшипник | |
| 47 | 5х15-019 | Шплинт |
