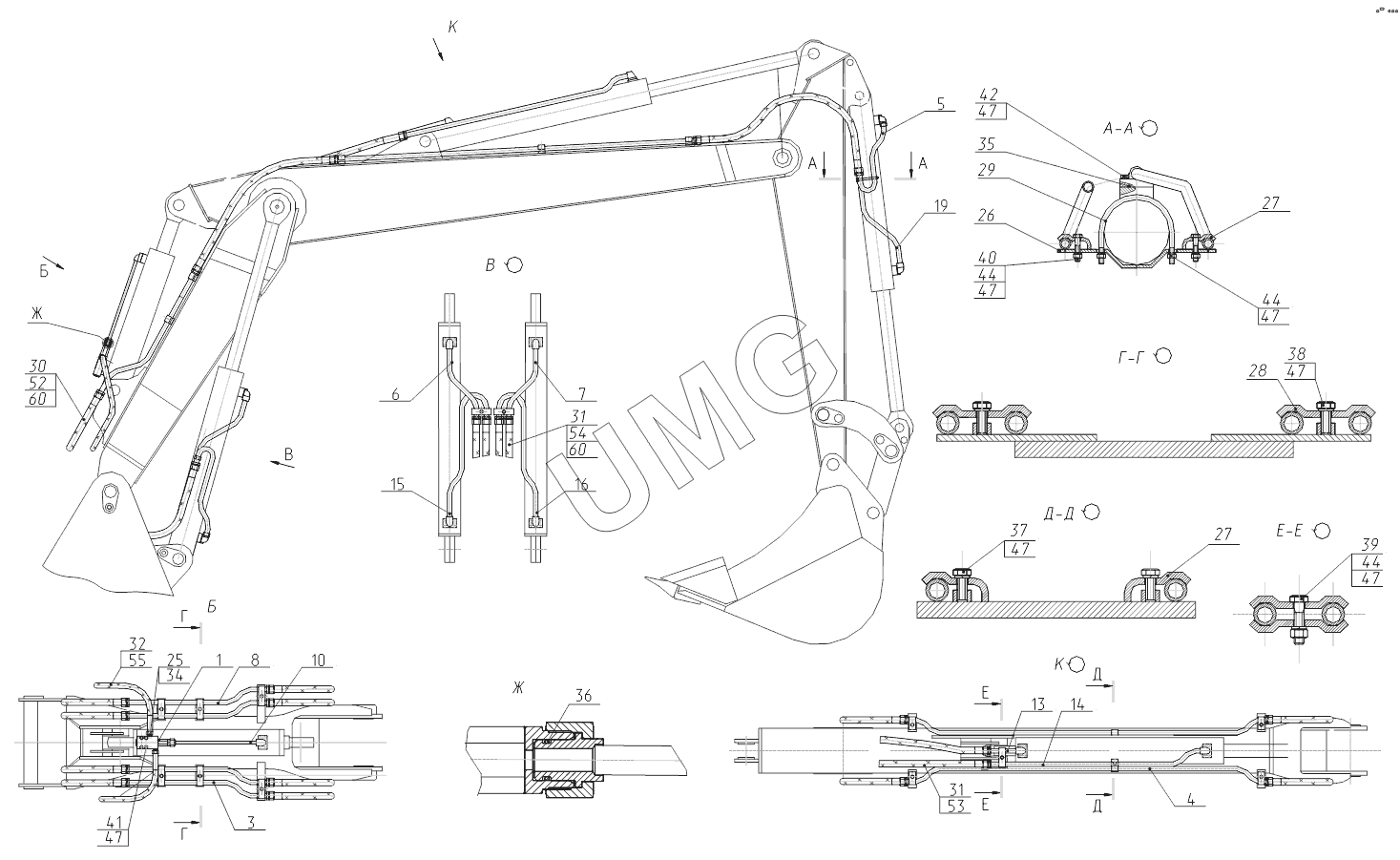

ЕК-12 (2013). 312-00-28.80.000 Трубопроводы рабочего оборудования. Стрела с изменяемой геометрией
/56.gif)
1
3
4
5
6
7
8
10
13
14
15
16
19
25
26
27
27
28
29
30
31
31
32
34
35
36
37
38
39
40
41
42
44
44
44
47
47
47
47
47
47
47
52
53
54
55
60
60
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.71.80.730 | Гидрозамок двухсторонний | |
| 3 | 312-00-28.80.010 | Трубопровод | |
| 4 | 312-00-28.80.020 | Трубопровод | |
| 5 | 312-00-28.80.030 | Трубопровод | |
| 6 | 312-00-28.80.040 | Трубопровод | |
| 7 | 312-00-28.80.050 | Трубопровод | |
| 8 | 312-00-28.80.060 | Трубопровод | |
| 10 | 312-00-28.80.080 | Трубопровод | |
| 13 | 314-02-23.80.040 | Трубопровод | |
| 14 | 314-02-23.80.050 | Трубопровод | |
| 15 | 314-02-23.80.060 | Трубопровод | |
| 16 | 314-02-23.80.080 | Трубопровод | |
| 19 | ЭО-3323А.41.07.070 | Трубопровод | |
| 25 | 312-00-28.80.002 | Штуцер | |
| 26 | 08.60.05.002 | Кронштейн | |
| 27 | ЭО-3323.41.08.005 | Скоба | |
| 28 | ЭО-3323.41.08.006 | Скоба | |
| 29 | 08.60.05.001 | Хомут | |
| 30 | ЕК14.60.05.002 | Чехол | |
| 31 | ЕК14.60.05.003 | Чехол | |
| 32 | 314-02.71.00.002 | Чехол | |
| 34 | 018-022-25-2-3 | Кольцо | |
| 35 | 038-044-36-2-3 | Кольцо | |
| 36 | 020-025-30-2-3 | Кольцо | |
| 37 | М12-6gx25.58.016 | Болт | |
| 38 | М12-6gx30.58.016 | Болт | |
| 39 | М12-6gx50.58.016 | Болт | |
| 40 | М12-6gx55.58.016 | Болт | |
| 41 | М12-6gx60.88.016 | Болт | |
| 42 | M12-6gx35.88.40X.016 | Болт | |
| 44 | M12-7H.5.016 | Гайка | |
| 47 | 12.65Г.016 | Шайба | |
| 52 | РВД20-30-1250 | РВД | |
| 53 | РВД20-30-1650 | РВД | |
| 54 | РВД20-30-850 | РВД | |
| 55 | РВД12-25-1650 | РВД | |
| 60 | 1.2св-08Г2С | Проволока | |
| 60 | 1.6св-08Г2С | Проволока |
