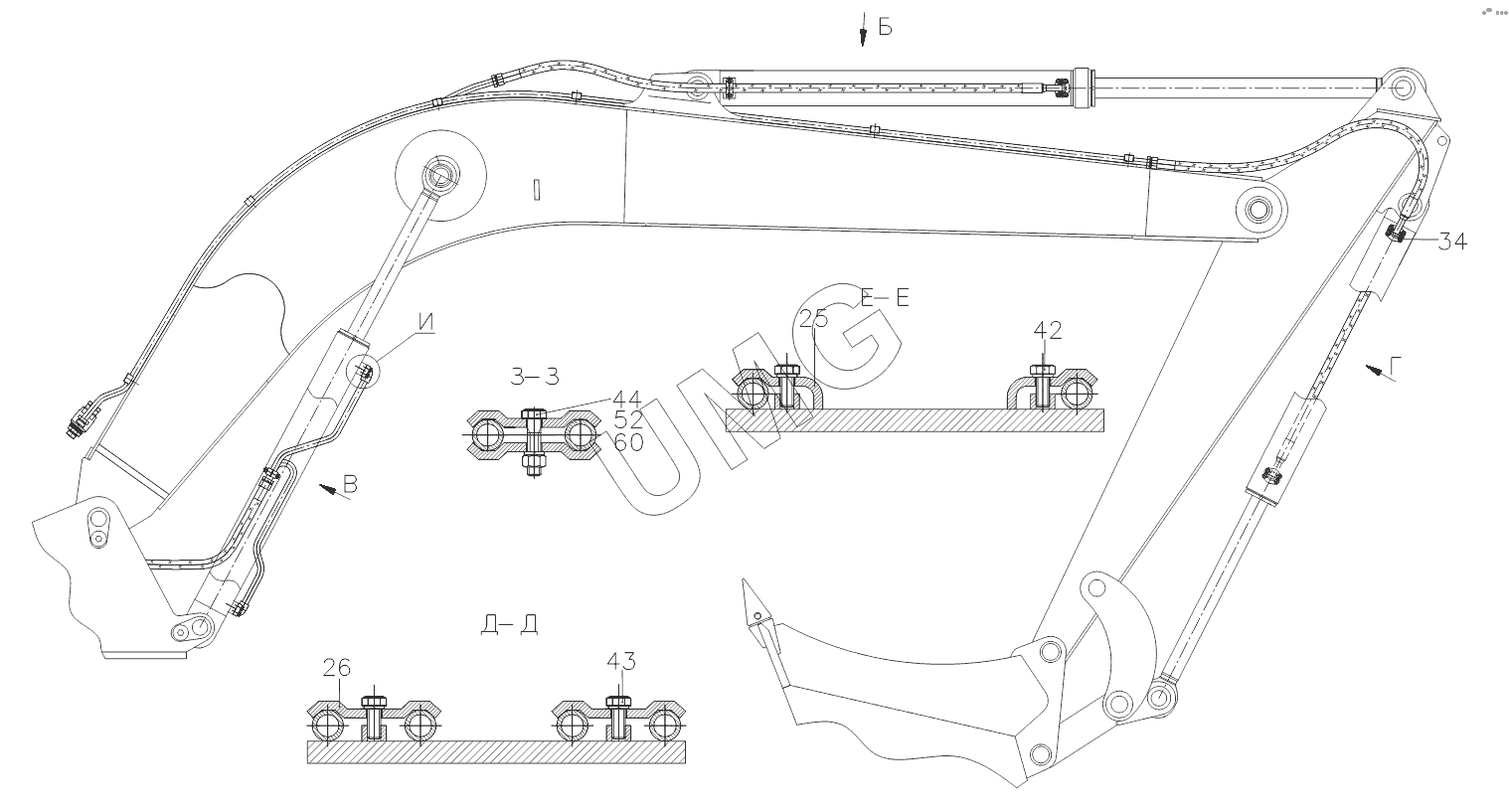

ЕК-18-90. 318-90-23.80.000 Трубопроводы рабочего оборудования
25
26
34
42
43
44
52
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-14-21.95.010 | Трубопровод | |
| 2 | 318-14-21.95.020 | Трубопровод | |
| 3 | 318-14-21.95.030 | Трубопровод | |
| 4 | 318-14-21.95.030-10 | Трубопровод | |
| 10 | 314-02-23.80.060 | Трубопровод | |
| 11 | 314-02-23.80.070 | Трубопровод | |
| 12 | 314-02-23.80.080 | Трубопровод | |
| 13 | 314-02-23.80.090 | Трубопровод | |
| 25 | ЭО-3323.41.08.005 | Скоба | |
| 26 | ЭО-3323.41.08.006 | Скоба | |
| 28 | 312-04-28.81.001 | Штуцер | |
| 33 | М12-6gх35.88.40Х.016 | Болт | |
| 34 | М12-6gх40.88.40Х.016 | Болт | |
| 39 | М10-6gх90.88.40Х.016 | Болт | |
| 42 | М12-6gх25.58.016 | Болт | |
| 43 | М12-6gх30.58.016 | Болт | |
| 44 | М12-6gх50.58.016 | Болт | |
| 51 | М10-6Н.5.016 | Гайка | |
| 52 | М12-6Н.5.016 | Гайка | |
| 56 | 038-044-36-2-3 | Кольцо | |
| 57 | 046-050-25-2-3 | Кольцо | |
| 59 | 10.65Г.016 | Шайба | |
| 60 | 12.65Г.016 | Шайба | |
| 63 | С10.01.08кп.019 | Шайба | |
| 67 | 20-33(М42х2)-850-У | РВД | |
| 75 | 4SH-25-380-1050-SF1dm/47.7/90-(DKS24)/M42х2/0 | РВД | |
| 76 | 4SH-25-380-1350-SF1dm/47.7/90-(DKS24)/M42х2/0 | РВД | |
| 78 | 4SH-25-380-2300-SF1dm/47.7/90-(DKS24)/M42х2/0 | РВД | |
| 79 | 4SH-25-380-2550-SF1dm/47.7/90-(DKS24)/M42х2/0 | РВД | |
| 82 | 23432520 | Уплотнение O-RING | |
| 84 | 23442560 | Полуфланец | |
| 86 | РВДФ40DIN30155040РАН | Корпус одиночного зажима | |
| 87 | 15DPAL5SW2 | Накладка | |
| 90 | 62900А | Дроссель с обратным гидроклапаном ТУ22-1.020-102-95 000 |
