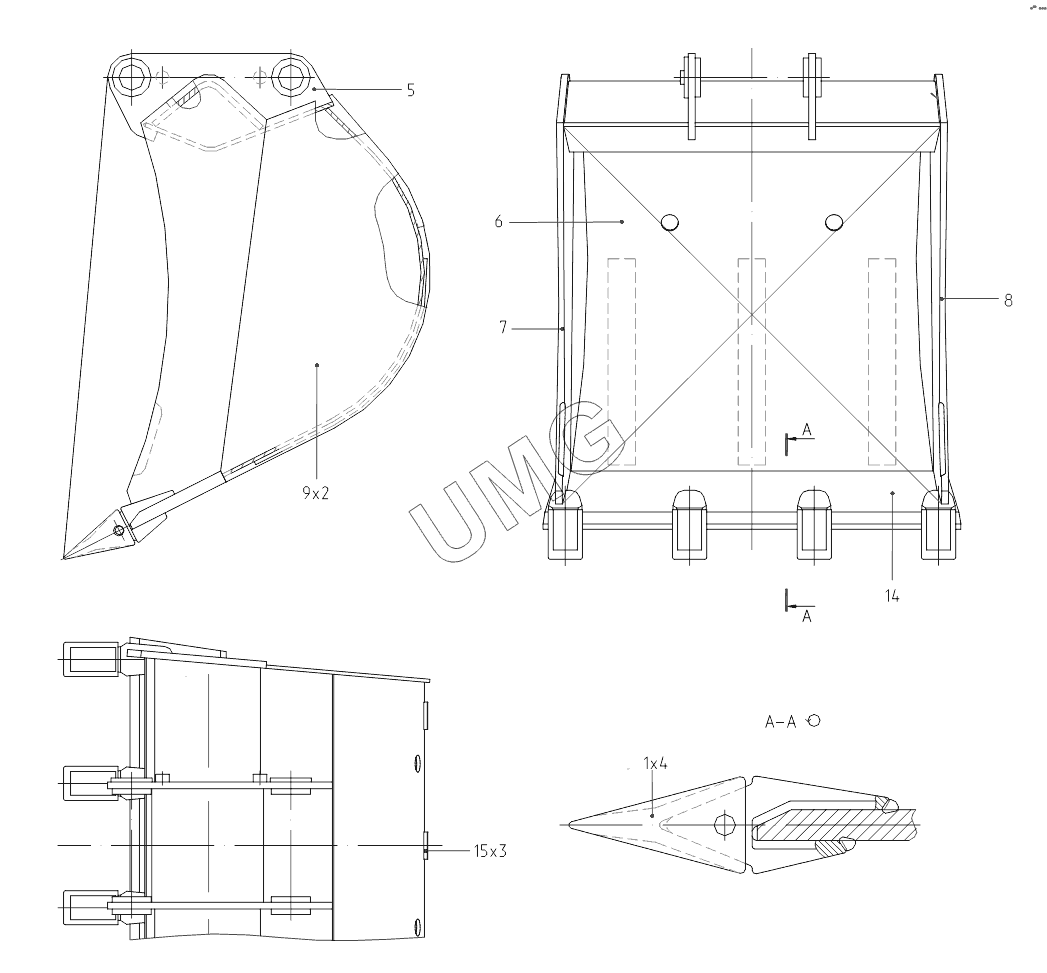

ЕК-18-90. 318-14-22.07.100 Ковш обратной лопаты V=1м3
1
5
6
7
8
9
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-14-21.07.030 | Зуб в сборе | |
| 5 | 220-00-21.07.350 | Стенка задняя | |
| 6 | 318-14-21.07.101 | Днище | |
| 7 | 318-14-21.07.102 | Лист бортовой | |
| 8 | 318-14-21.07.102-10 | Лист бортовой | |
| 9 | 318-14-21.07.103 | Боковина | |
| 14 | 318-14-21.07.006 | Козырек | |
| 15 | 318-14-21.07.007 | Полоз |
