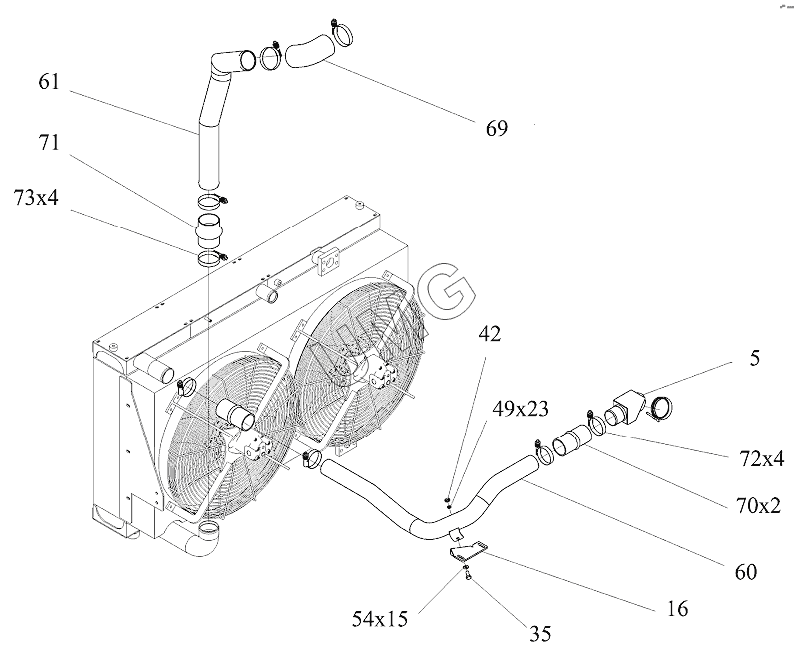

ТХ-270 / 300. Патрубки интеркулера
5
16
35
42
49
54
60
61
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 20212100205000 | Патрубок переxодной | |
| 16 | 20212100200400 | Кронштейн | |
| 35 | 00002640022601 | Болт М10-6gх25.88.016 | |
| 42 | 00002641061001 | Гайка M10-6H.5.016 | |
| 49 | 00002644020601 | Шайба 10.65Г.016 | |
| 54 | 00002644061001 | Шайба плоская | |
| 60 | 00093261042101 | Воздуховод ОНВ | |
| 61 | 00093261042501 | Воздуховод ОНВ | |
| 69 | 00023040406801 | Патрубок | |
| 70 | 00023040410101 | Патрубок | |
| 71 | 00023040410201 | Патрубок | |
| 72 | 00023040412001 | Хомут | |
| 73 | 00023040412101 | Хомут |
