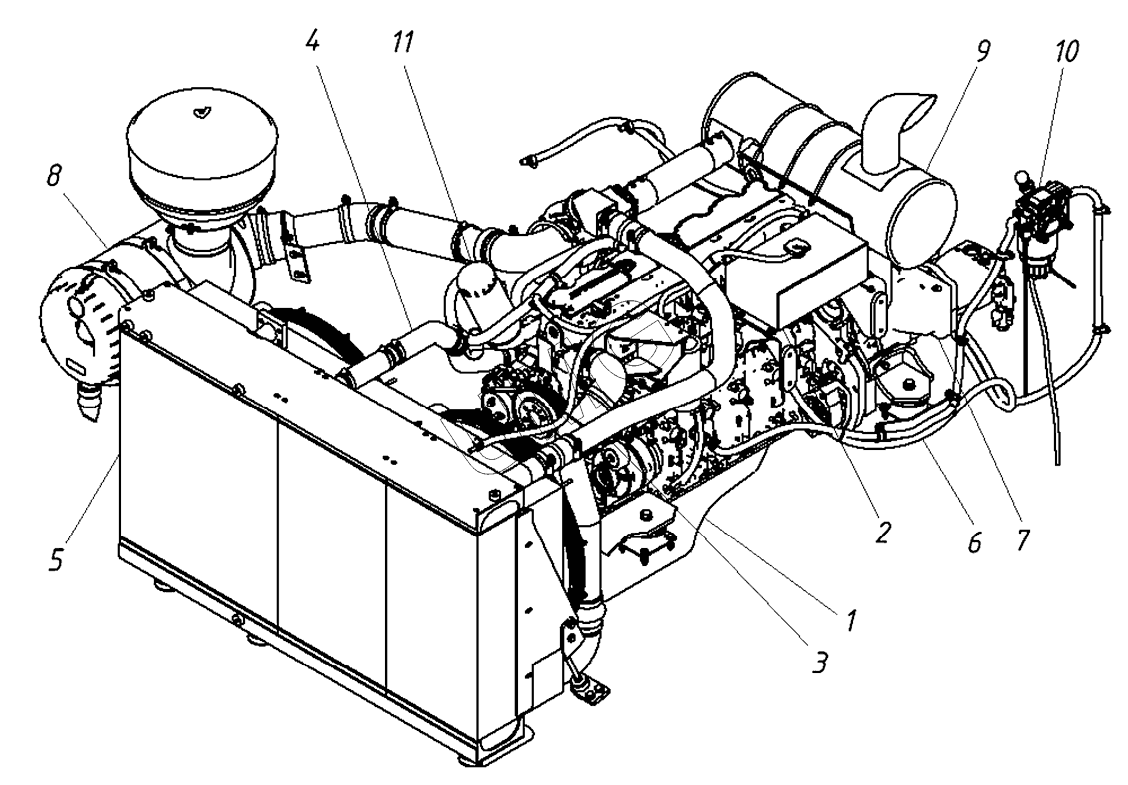

ТХ-270 / 300. 272121000000 04 Установка силовая
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Двигатель | Двигатель с опорами | |
| 2 | Патрубки | Патрубки | |
| 3 | Патрубки | Патрубки | |
| 4 | Патрубки | Патрубки | |
| 5 | Радиатор | Радиатор | |
| 6 | Топливнаясистема | Топливная система | |
| 7 | 27212100100000 | Установка агрегата насосного | |
| 8 | 27212100400010 | Установка воздухоочистителя | |
| 9 | 27212100300000 | Установка глушителя | |
| 10 | Фильтр | Фильтр | |
| 11 | Фильтр | Фильтр |
