ТХ-270 / 300. 270ХХХХХХХХХ ХХ, 300ХХХХХХХХХ ХХ Экскаватор одноковшовый гусеничный гидравлический ТХ270, ТХ300
2
2
3
3
4
4
5
5
11
12

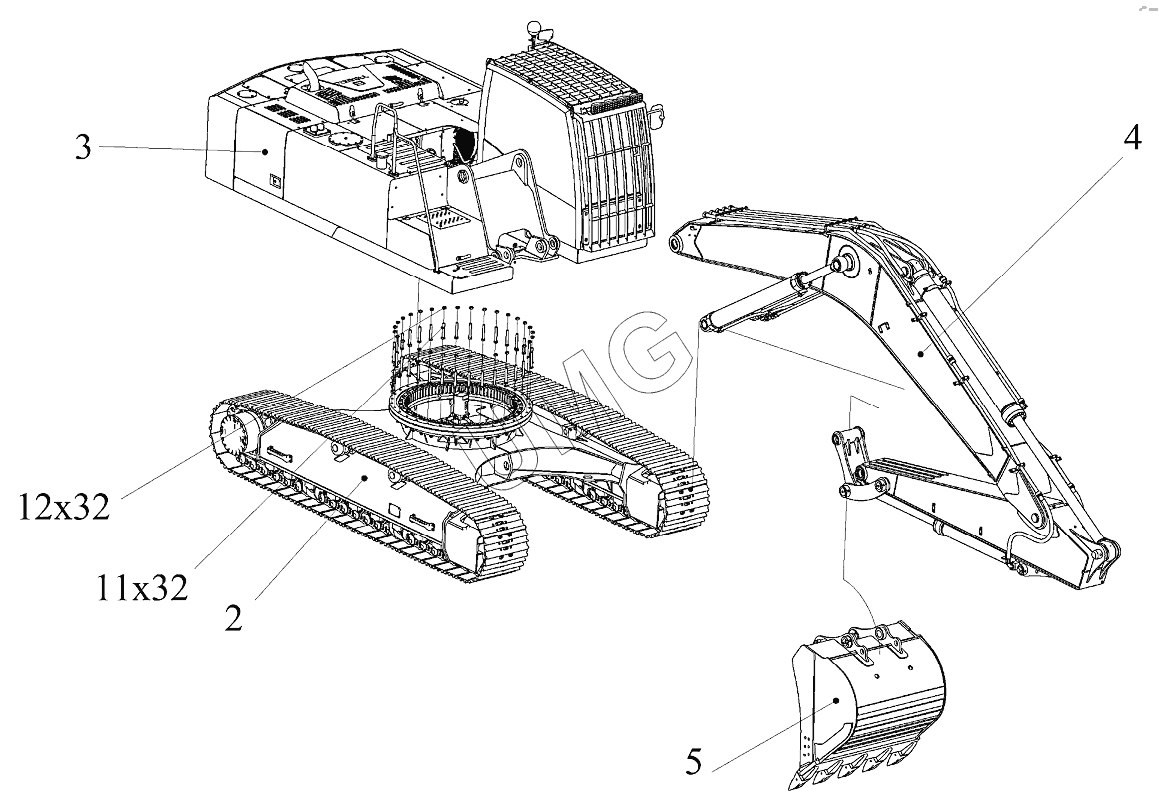

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30000000010000 | Установка наклеек | |
| 1 | 27000000010000 | Установка наклеек | |
| 2 | 27100000000022 | Ходовая тележка в сборе | |
| 2 | 30100000000022 | Ходовая тележка в сборе | |
| 3 | 27200000000005 | Платформа поворотная с механизмами | |
| 3 | 30200000000006 | Платформа поворотная с механизмами | |
| 4 | 27300000000017 | Установка рабочего оборудования | |
| 4 | 30300000000018 | Установка рабочего оборудования | |
| 5 | 27400000000009 | Установка ковша | |
| 5 | 30400000000009 | Установка ковша | |
| 6 | 27600000000041 | Комплект опций | |
| 7 | 20200000000400 | Табличка экскаватора | |
| 8 | 21000000000300 | Табличка управления | |
| 9 | 31420000000200 | Табличка | |
| 10 | 31492000000300 | Табличка управления кондиционером | |
| 11 | 00002640075201 | Болт | |
| 12 | 00002640302001 | Гайка М20-7Н.10.40Х.019 |
