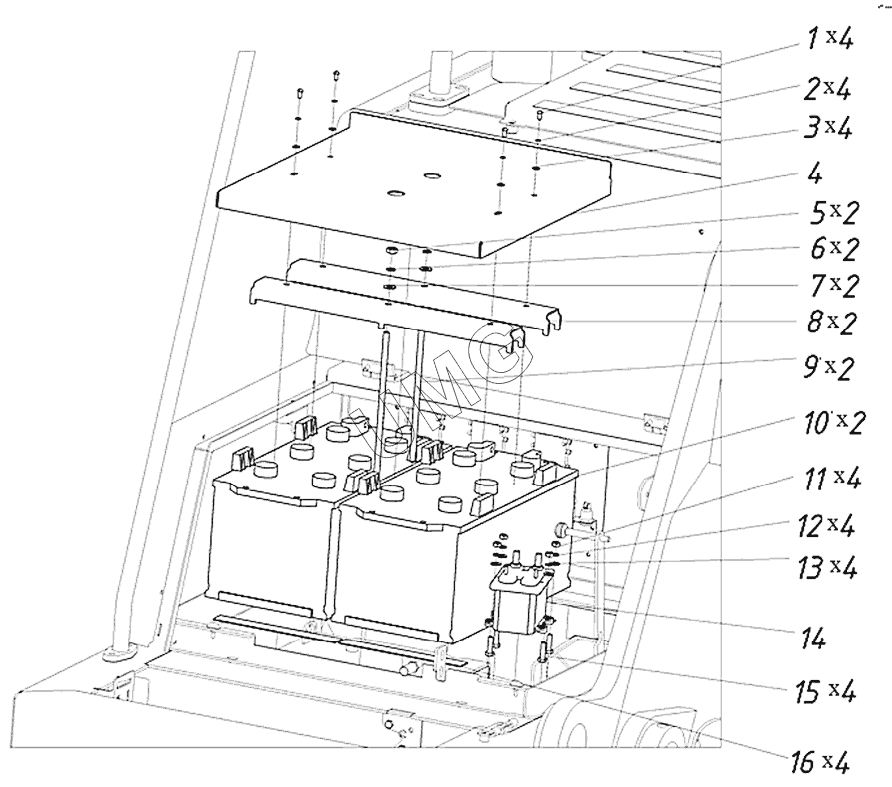

ТХ-270 / 300. Установка АКБ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00002642024301 | Винт М6х12.58.016 | |
| 2 | 00002644020401 | Шайба 6.65Г.016 | |
| 3 | 00002644060601 | Шайба плоская | |
| 4 | 20209000031000 | Крышка аккумуляторов | |
| 5 | 00002641061001 | Гайка M10-6H.5.016 | |
| 6 | 00002644020601 | Шайба 10.65Г.016 | |
| 7 | 00002644061001 | Шайба плоская | |
| 8 | 20209000030000 | Скоба | |
| 9 | 20209000000400 | Шпилька | |
| 10 | 00096020019001 | Батарея аккумуляторная | |
| 11 | 00002641061001 | Гайка M10-6H.5.016 | |
| 12 | 00002644020501 | Шайба 8.65Г.016 | |
| 13 | 00002644061001 | Шайба плоская | |
| 14 | 00092060020701 | Выключатель | |
| 15 | 00002640012101 | Болт M8-6gx20.58.016 | |
| 16 | 22510881200200 | Пластина |
