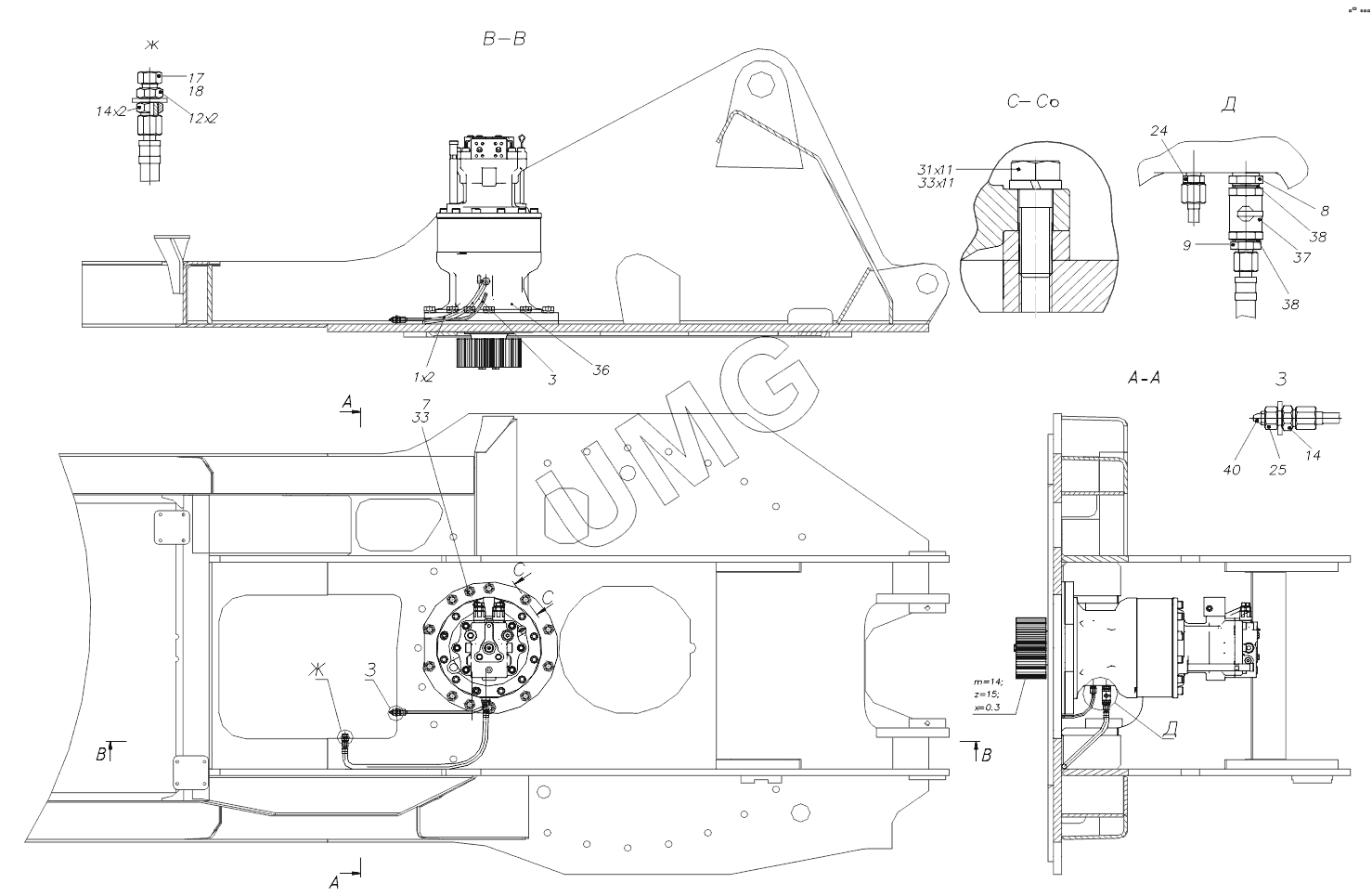

ТХ-270 / 300. 272070000000 01 Установка механизма поворота
1
3
7
8
9
12
14
14
17
18
24
25
31
33
33
36
37
38
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Shell80W90 | Shell80W90 | Масло в состоянии поставки | |
| 1 | 00013073113000 | Рукав | |
| 3 | 31845241901000 | Трубопровод | |
| 7 | 27207000000100 | Болт | |
| 8 | 27207000000200 | Штуцер | |
| 9 | 27207000000300 | Штуцер | |
| 12 | 00007240100500 | Штуцер | |
| 14 | 00007240100800 | Гайка | |
| 17 | 00023019013300 | Гайка | |
| 18 | 00007230300300 | Заглушка | |
| 24 | 00007230300400 | Штуцер | |
| 25 | 31814210900500 | Штуцер | |
| 31 | 00002640072701 | Болт | |
| 33 | 00002644021301 | Шайба 24.65Г.016 | |
| 36 | 00010706387501 | Редуктор поворота | |
| 37 | 00090141517001 | Кран шарнирный мини с внутренней резьбой | |
| 38 | 00093260401801 | Прокладка | |
| 40 | 00002740000101 | Масленка 1.3Ц6ХР |
