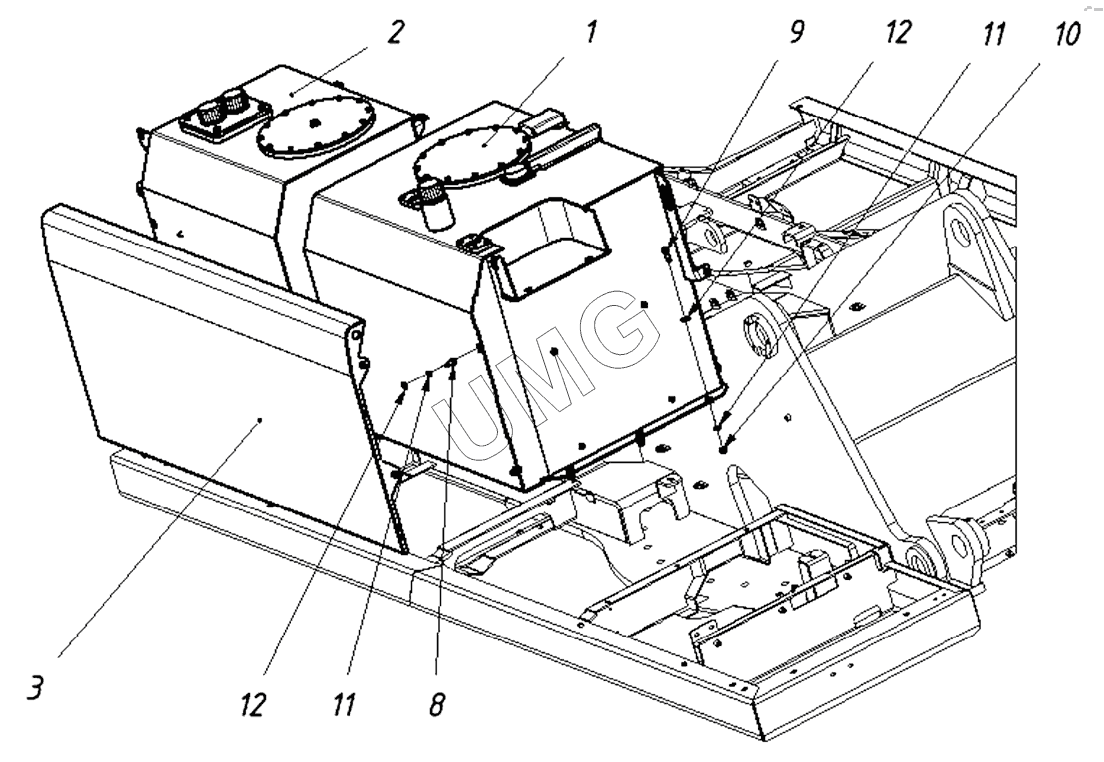

ТХ-270 / 300. 272040000000 00 Установка баков
1
2
8
9
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27204030000000 | Бак топливный | |
| 2 | 27204040000000 | Бак гидравлический | |
| 8 | 00002640032101 | Болт М12-6gх25.58.016 | |
| 9 | 00002640034101 | Болт | |
| 10 | 00002641061201 | Гайка M12-6H.5.016 | |
| 11 | 00002644020701 | Шайба 12.65Г.016 | |
| 12 | 00002644061201 | Шайба 12.01.08кп.019 |
