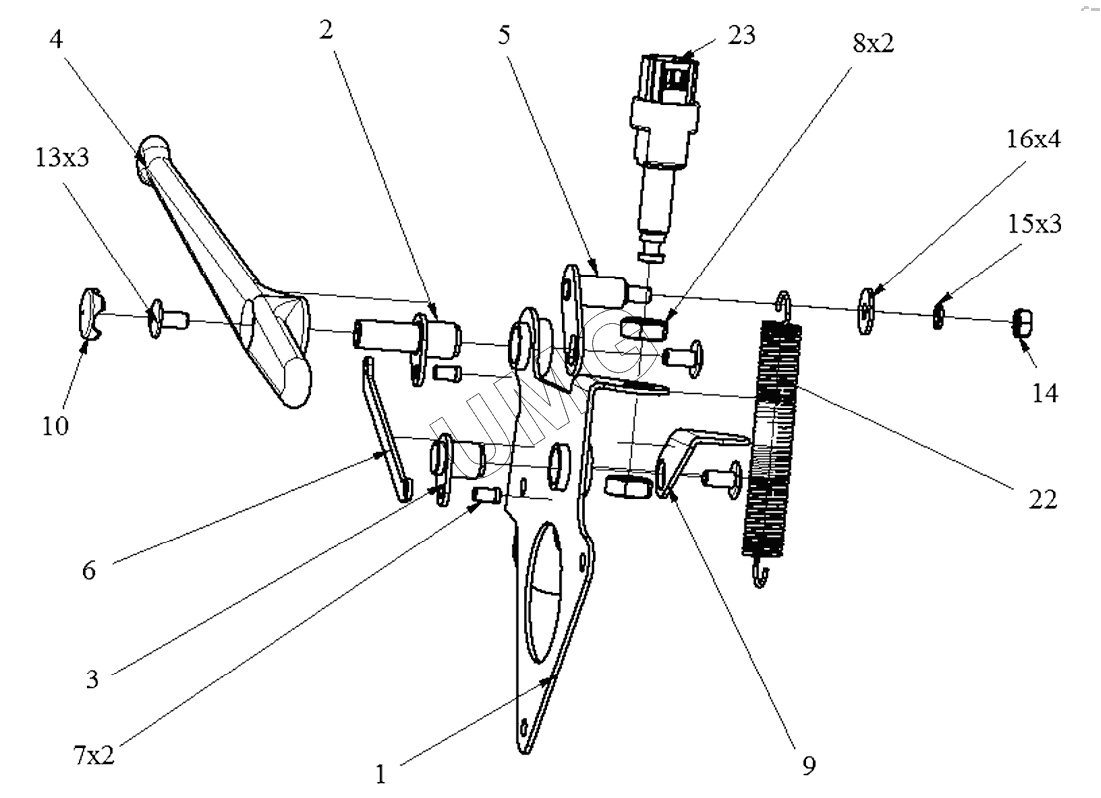

ТХ-270 / 300. 272030204000 00 Механизм выключателя
1
2
3
4
5
6
7
8
9
10
13
14
15
16
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27203020410000 | Основание | |
| 2 | 27203020420000 | Ось флажка | |
| 3 | 27203020430000 | Рычаг | |
| 4 | 27203020440000 | Флажок | |
| 5 | 27203020450000 | Зацеп | |
| 6 | 27203020400200 | Толкатель | |
| 7 | 27203020400300 | Ось | |
| 8 | 27203020400400 | Гайка | |
| 9 | 27203020430200 | Рычаг | |
| 10 | 00092200003801 | Крышка флажка | |
| 13 | 00002642024301 | Винт М6х12.58.016 | |
| 14 | 00002641060601 | Гайка М6-6Н.5.016 | |
| 15 | 00002644020401 | Шайба 6.65Г.016 | |
| 16 | 00002644019101 | Шайба | |
| 22 | 00092384001701 | Пружина вилки сцепления | |
| 23 | 00092060371301 | Выключатель |
