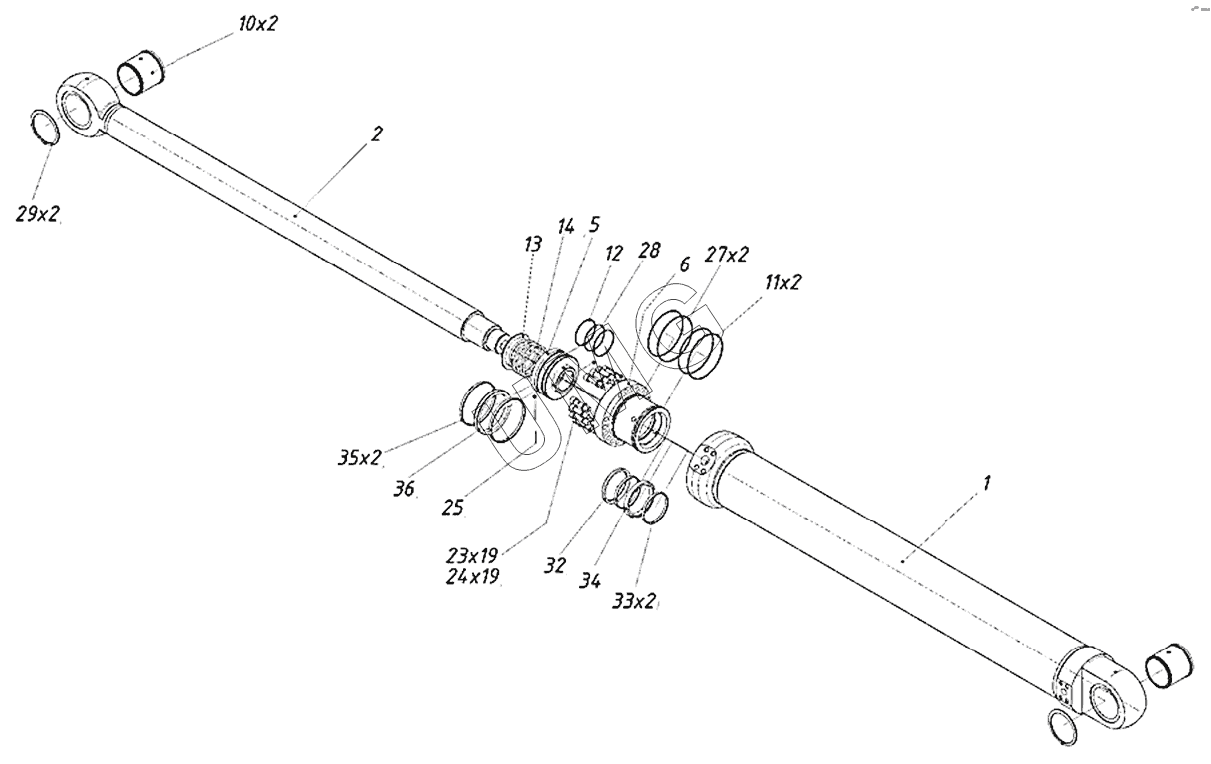

ТХ-270 / 300. 273040100000 00, 303050000000 00 Гидроцилиндр рукояти
1
1
2
2
5
5
6
6
10
11
12
13
14
23
24
25
27
27
28
28
29
32
32
33
33
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30305000010000 | Цилиндр | |
| 1 | 27304000010000 | Цилиндр | |
| 2 | 27304000020000 | Шток | |
| 2 | 30305000020000 | Шток | |
| 5 | 27304000000200 | Поршень | |
| 5 | 30305000000200 | Поршень | |
| 6 | 27304000000400 | Букса | |
| 6 | 30305000000400 | Букса | |
| 10 | 27304000000900 | Втулка | |
| 11 | 27304000001000 | Кольцо защитное | |
| 12 | 30304000001100 | Кольцо защитное | |
| 13 | 27304000000600 | Клапан | |
| 14 | 27304000000800 | Пружина | |
| 16 | 30304000001100 | Кольцо защитное | |
| 23 | 00002642044901 | Винт | |
| 24 | 00002644020901 | Шайба 16.65Г.016 | |
| 25 | 00002642060801 | Винт М8-6gх12.22Н | |
| 27 | 00006421013301 | Кольцо | |
| 27 | 00006421009401 | Кольцо | |
| 28 | 00006421013901 | Кольцо | |
| 28 | 00006421013901 | Кольцо | |
| 29 | 00001394211500 | Кольцо | |
| 32 | 00006431170601 | Грязесъемник | |
| 32 | 00006431169901 | Грязесъемник | |
| 33 | 00006431171901 | Направляющая штока | |
| 33 | 00006431174001 | Направляющая штока | |
| 34 | 00006431175801 | Манжета | |
| 34 | 00006431175001 | Манжета | |
| 35 | 00006431172401 | Направляющая поршня | |
| 35 | 00006431172701 | Направляющая поршня | |
| 36 | 00006431177601 | Уплотнение | |
| 36 | 00006431177401 | Уплотнение |
