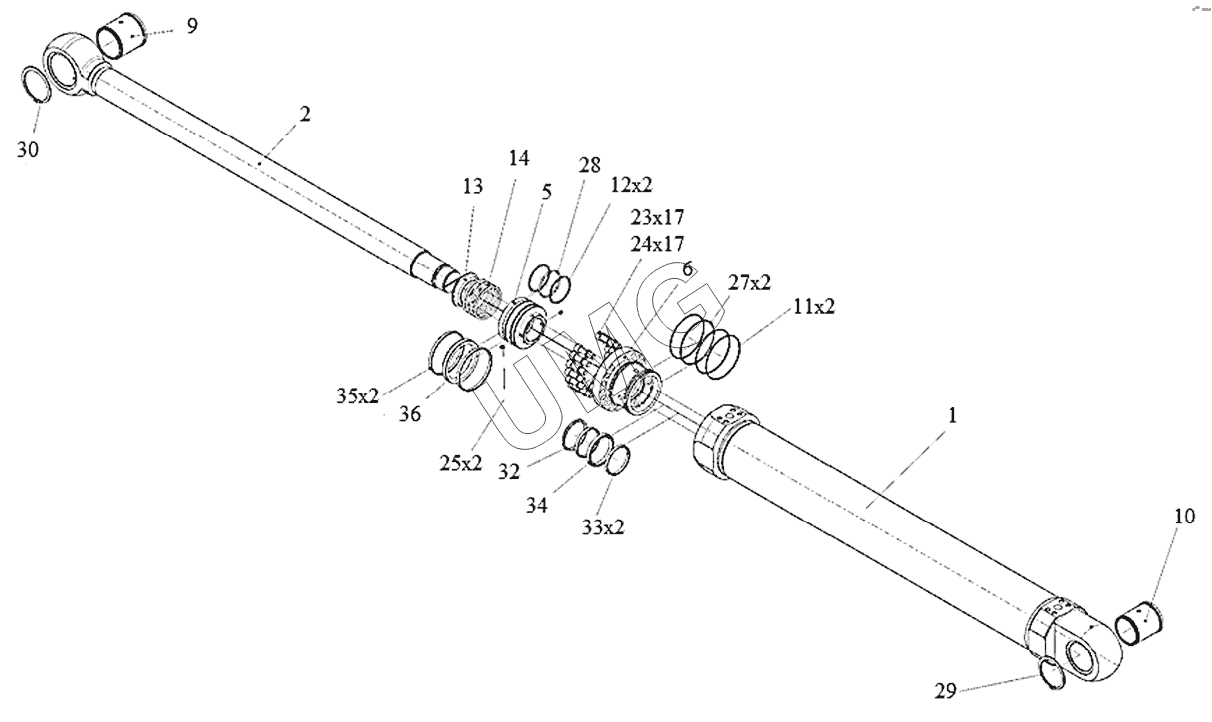

ТХ-270 / 300. 273020100000 00, 303020100000 00 Гидроцилиндр стрелы
1
1
2
2
5
6
9
10
11
12
13
14
23
24
25
27
28
29
30
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27302010010000 | Цилиндр | |
| 1 | 27302010010000 | Цилиндр | |
| 2 | 27302010020000 | Шток сварной | |
| 2 | 27302010020000 | Шток сварной | |
| 5 | 20304000000220 | Поршень | |
| 6 | 27305040100400 | Букса | |
| 9 | 27302000000900 | Втулка | |
| 10 | 27302010000900 | Втулка | |
| 11 | 20304000001020 | Кольцо защитное | |
| 12 | 16010154101100 | Кольцо защитное | |
| 13 | 27304000000620 | Клапан | |
| 14 | 14010150000801 | Пружина | |
| 23 | 00002642044901 | Винт | |
| 24 | 00002644020901 | Шайба 16.65Г.016 | |
| 25 | 00002642060801 | Винт М8-6gх12.22Н | |
| 27 | 00006421007601 | Кольцо 140-145-36-2-3 | |
| 28 | 00006421002401 | Кольцо 080-090-58-2-3 | |
| 29 | 00002644028501 | Кольцо | |
| 30 | 00002644028301 | Кольцо | |
| 32 | 00006431170401 | Грязесъемник | |
| 33 | 00006431173401 | Направляющая штока | |
| 34 | 00006431175401 | Манжета | |
| 35 | 00006431172501 | Направляющая поршня | |
| 36 | 00006431177501 | Уплотнение |
