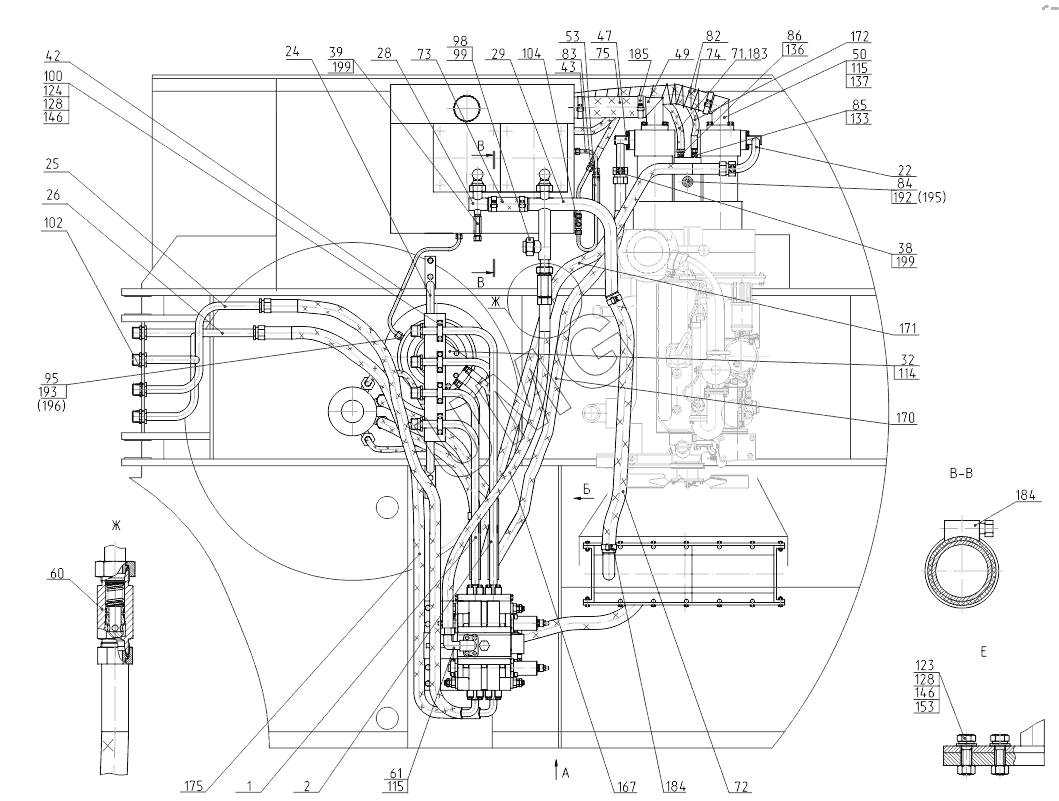

ЭОВ-3521М-1. 417-10-80.01.000-11 Трубопроводы на поворотной платформе
/4.1.gif)
1
2
22
24
25
26
28
29
32
38
39
42
43
47
49
50
53
60
61
71
72
73
74
75
82
83
84
85
86
95
98
99
100
102
104
114
115
115
123
124
128
128
133
136
137
146
146
153
167
170
171
172
175
183
184
184
185
192
193
195
196
199
199
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-04-80.01.010 | Трубопровод | |
| 2 | 312-04-80.01.020 | Трубопровод | |
| 3 | 312-04-80.01.030 | Трубопровод | |
| 4 | 312-04-80.01.040 | Трубопровод | |
| 11 | 312-04-80.01.120-10 | Фланец сливной | |
| 22 | 312-04-80.02.010 | Трубопровод | |
| 23 | 314-02-80.01.050 | Кронштейн | |
| 24 | 314-02-80.01.090 | Кронштейн | |
| 25 | 314-02-80.01.110 | Трубопровод | |
| 26 | 314-02-80.01.120 | Трубопровод | |
| 28 | 312-04-80.01.230 | Трубопровод | |
| 29 | 312-04-80.01.300 | Трубопровод | |
| 32 | 417-10-80.01.100 | Блок переливных клапанов | |
| 38 | ЭО-3323.01.82.680 | Включатель манометра | |
| 39 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 42 | 312-04-80.01.270 | Трубопровод | |
| 43 | 318-00-80.01.290 | Трубопровод | |
| 47 | 312-04-80.01.320 | Трубопровод | |
| 49 | ЭО-3323А.08.02.850 | Патрубок | |
| 50 | ЭО-3323А.08.02.860 | Патрубок | |
| 53 | ЭО-3323А.08.07.110-20 | Клапан подпорный | |
| 60 | 314-02-80.01.600 | Клапан предохранительный | |
| 61 | 222-02-80.01.200 | Трубопровод | |
| 71 | 312-04-80.01.002 | Рукав 16х25-1,6 ГОСТ 10362-76 L=650 мм | |
| 72 | 312-04-80.01.004 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=1200 мм | |
| 73 | 312-04-80.01.005 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=120mm | |
| 74 | 312-04-80.01.006 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 75 | 312-04-80.01.007 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 77 | 003-00-80.01.002 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=710 мм | |
| 82 | 005-01-80.01.002 | Каркас | |
| 83 | ЭО-3322А.24.01.009 | Штуцер | |
| 84 | ЭО-3322Б.11.07.015 | Штуцер | |
| 85 | ЭО-3323.20.83.012 | Штуцер | |
| 86 | ЭО-3323А.08.02.003 | Штуцер | |
| 89 | ЭО-3323.01.80.004 | Фланец | |
| 95 | ЭО-3322А.23.02.001 | Штуцер | |
| 98 | СП-71.0.70.002 | Заглушка | |
| 99 | СП-71.0.70.001 | Гайка накидная | |
| 100 | МГ-300.222.1.002 | Прижим | |
| 102 | ЭО-3322Б.48.01.904 | Гайка | |
| 103 | ЭО-3322.01.80.003 | Заглушка | |
| 104 | ЭО-3322Б.66.01.002 | Тройник | |
| 112 | М10-6gx30.88.35Х.016 | Болт | |
| 113 | М10-6gx40.88.35Х.016 | Болт | |
| 114 | М10-6gx55.88.35Х.016 | Болт | |
| 115 | М12-6gx35.88.35Х.016 | Болт | |
| 120 | М12-6gx30.58.016 | Болт | |
| 121 | М12-6gx45.58.016 | Болт | |
| 122 | М12-6gx50.58.016 | Болт | |
| 123 | М10-6gx40.58.016 | Болт | |
| 124 | М10-6gx50.58.016 | Болт | |
| 128 | М10-6Н.5.016 | Гайка | |
| 133 | 018-022-25-2-3 | Кольцо | |
| 134 | 030-035-30-2-3 | Кольцо | |
| 135 | 038-044-36-2-3 | Кольцо | |
| 136 | 024-028-25-2-3 | Кольцо | |
| 137 | 055-060-30-2-3 | Кольцо | |
| 146 | 10.65Г.016 | Шайба | |
| 147 | 12.65Г.016 | Шайба | |
| 153 | С10.01.08кп.019 | Шайба | |
| 154 | С12.01.08кп.019 | Шайба | |
| 167 | 20-33(М42х2)-1250-У | РВД | |
| 168 | 20-33(М42х2-d.40)-650-У | РВД | |
| 169 | 20-33(М42х2-d.40)-750-У | РВД | |
| 170 | 20-33(М42х2-d.40)-1750-У | РВД | |
| 171 | 20-33(М42х2-d.40)-2200-У | РВД | |
| 172 | 12-28(М22х1,5)-650-У | РВД | |
| 175 | 20-33(М42х2-d.40,90)-2200-У | РВД | |
| 176 | 16-30(М27х1,5-d.40)-1050-У | РВД | |
| 177 | 12-28(М22х1,5-d.40,90)-2200-У | РВД | |
| 180 | МП-3-У | Манометр | |
| 182 | МТП-3М | Манометр | |
| 183 | 19-28 | Хомут АВА | |
| 184 | 38-50 | Хомут | |
| 185 | 68-85 | Хомут | |
| 190 | 312-02-520.00 | Гидрораспределитель | |
| 192 | 400-765-5590 | Прокладка | |
| 193 | 400-768-5590 | Прокладка | |
| 195 | 14E223YO/M12/ | Уплотнение Guardex | |
| 196 | 14E232YO/M18/ | Уплотнение Guardex | |
| 199 | Анагерм103 | Состав |
