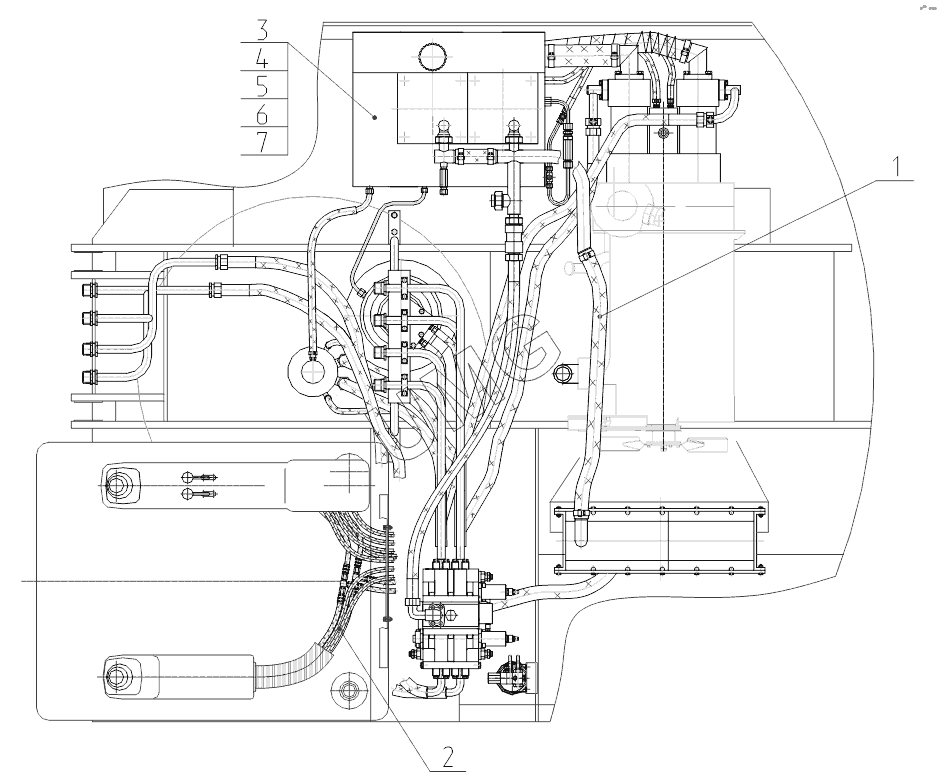

ЭОВ-3521М-1. 417-10-80.00.000-11 Гидрооборудование на поворотной платформе
/3.gif)
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 417-10-80.01.000-11 | Трубопроводы на поворотной платформе | |
| 2 | 417-10-80.04.000-10 | Гидроуправление на поворотной платформе | |
| 3 | 312-04-80.09.000-10 | Бак гидравлический | |
| 4 | М12-6gх30.58.016 | Болт | |
| 5 | М12-6Н.5.016 | Гайка | |
| 6 | 12.65Г.016 | Шайба | |
| 7 | С12.01.08кп.019 | Шайба |
