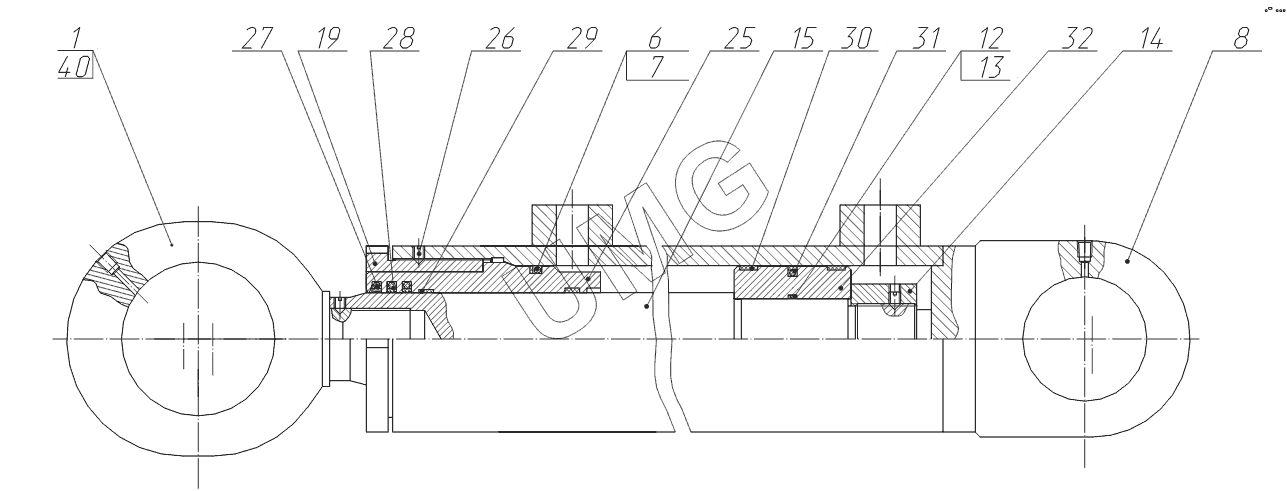

ЭОВ-3521М-1. 100-63-10.02.000-12 Гидроцилиндр стрелы
/45.gif)
1
6
7
8
12
13
14
15
19
25
26
27
28
29
30
31
32
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 313-00-23.95.001 | Проушина | |
| 6 | 13.20.65.007 | Кольцо защитное | |
| 7 | 090-100-58-2-3 | Кольцо | |
| 8 | 08.46.99.100-10 | Цилиндр | |
| 12 | ЭО-3323А.71.80.109 | Кольцо защитное | |
| 13 | 055-060-30-2-3 | Кольцо | |
| 14 | 08.46.99.019 | Гайка | |
| 15 | 08.46.99.010-10 | Шток | |
| 19 | 08.46.99.002-11 | Гайка наружная | |
| 25 | 08.46.99.004-12 | Букса | |
| 26 | М8-6gx12.14Н.016 | Винт | |
| 27 | Е50-А-063-5 | Грязесъемник | |
| 28 | Е06-063-5 | Уплотнение | |
| 29 | Е20-063-068 | Кольцо | |
| 30 | Е20-095-100 | Кольцо | |
| 31 | Е15М-100-5 | Уплотнение | |
| 32 | 08.46.99.011-12 | Поршень | |
| 40 | Анагерм103 | Состав |
