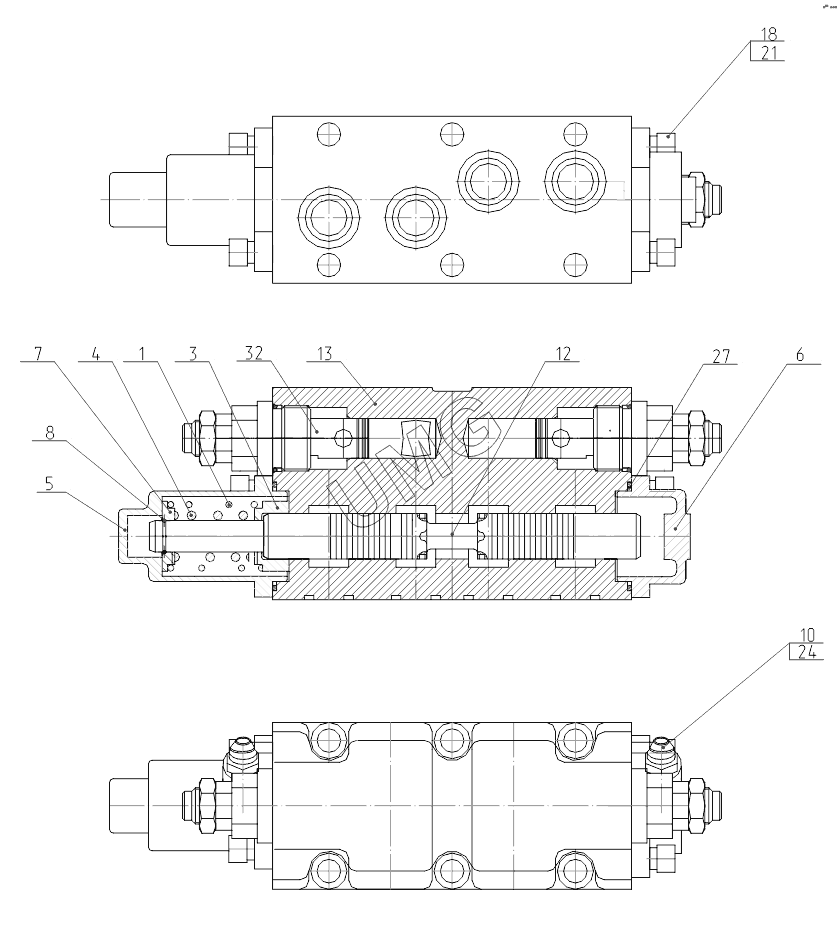

ЭОВ-3521М-1. 520.21.65.100 Секция напорно-сливная
/14.gif)
1
3
4
5
6
7
8
10
12
13
18
21
24
27
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.20.20.006 | Пружина наружная | |
| 3 | 520.20.20.003-01 | Упор пружины | |
| 4 | 520.20.20.007-10 | Пружина внутренняя | |
| 5 | 520.20.20.017-60 | Крышка | |
| 6 | 520.20.20.018-40 | Крышка | |
| 7 | 520.20.20.021-12 | Упор пружины | |
| 8 | 520.20.20.022-10 | Кольцо запорное | |
| 10 | 520.20.20.025 | Штуцер | |
| 12 | 520.21.60.002 | Золотник | |
| 13 | 520.21.65.001 | Корпус | |
| 18 | М10-6gx25.56.016 | Винт | |
| 21 | 10.65Г.016 | Шайба | |
| 24 | 012-016-25-2-3 | Кольцо | |
| 27 | 055-060-30-2-3 | Кольцо | |
| 32 | КП20-250-40-ОСМ | Клапан предохранительный |
