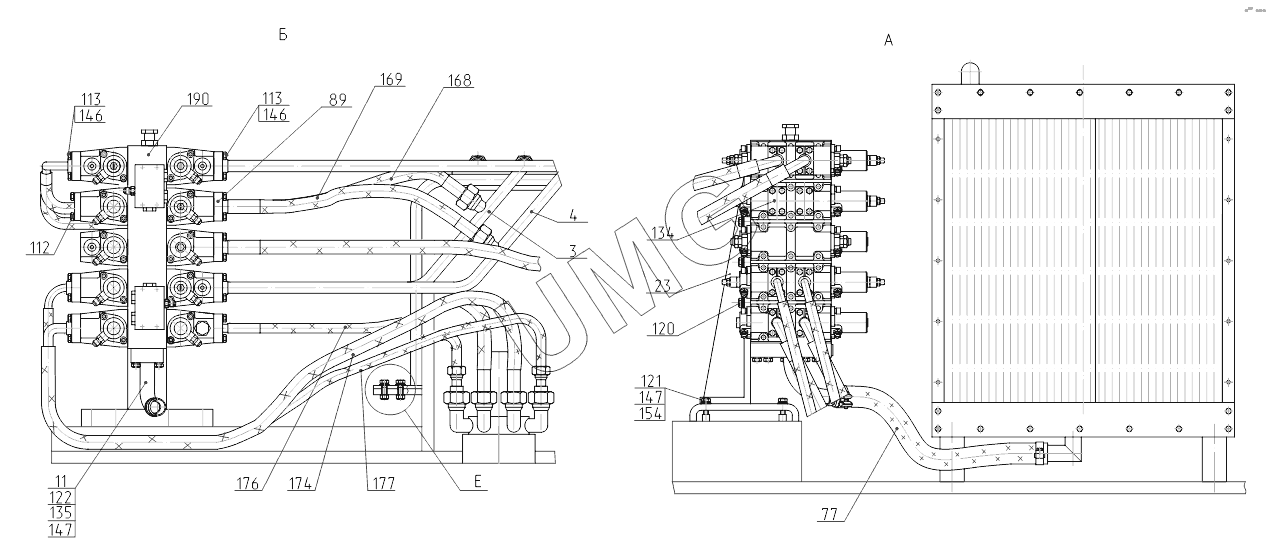

ЭОВ-3521М-1. 417-10-80.01.000-11 Трубопроводы на поворотной платформе
/4.2.gif)
3
4
11
23
77
89
112
113
113
120
121
122
134
135
146
146
147
147
154
168
169
176
177
190
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-04-80.01.010 | Трубопровод | |
| 2 | 312-04-80.01.020 | Трубопровод | |
| 3 | 312-04-80.01.030 | Трубопровод | |
| 4 | 312-04-80.01.040 | Трубопровод | |
| 11 | 312-04-80.01.120-10 | Фланец сливной | |
| 22 | 312-04-80.02.010 | Трубопровод | |
| 23 | 314-02-80.01.050 | Кронштейн | |
| 24 | 314-02-80.01.090 | Кронштейн | |
| 25 | 314-02-80.01.110 | Трубопровод | |
| 26 | 314-02-80.01.120 | Трубопровод | |
| 28 | 312-04-80.01.230 | Трубопровод | |
| 29 | 312-04-80.01.300 | Трубопровод | |
| 32 | 417-10-80.01.100 | Блок переливных клапанов | |
| 38 | ЭО-3323.01.82.680 | Включатель манометра | |
| 39 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 42 | 312-04-80.01.270 | Трубопровод | |
| 43 | 318-00-80.01.290 | Трубопровод | |
| 47 | 312-04-80.01.320 | Трубопровод | |
| 49 | ЭО-3323А.08.02.850 | Патрубок | |
| 50 | ЭО-3323А.08.02.860 | Патрубок | |
| 53 | ЭО-3323А.08.07.110-20 | Клапан подпорный | |
| 60 | 314-02-80.01.600 | Клапан предохранительный | |
| 61 | 222-02-80.01.200 | Трубопровод | |
| 71 | 312-04-80.01.002 | Рукав 16х25-1,6 ГОСТ 10362-76 L=650 мм | |
| 72 | 312-04-80.01.004 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=1200 мм | |
| 73 | 312-04-80.01.005 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=120mm | |
| 74 | 312-04-80.01.006 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 75 | 312-04-80.01.007 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 77 | 003-00-80.01.002 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=710 мм | |
| 82 | 005-01-80.01.002 | Каркас | |
| 83 | ЭО-3322А.24.01.009 | Штуцер | |
| 84 | ЭО-3322Б.11.07.015 | Штуцер | |
| 85 | ЭО-3323.20.83.012 | Штуцер | |
| 86 | ЭО-3323А.08.02.003 | Штуцер | |
| 89 | ЭО-3323.01.80.004 | Фланец | |
| 95 | ЭО-3322А.23.02.001 | Штуцер | |
| 98 | СП-71.0.70.002 | Заглушка | |
| 99 | СП-71.0.70.001 | Гайка накидная | |
| 100 | МГ-300.222.1.002 | Прижим | |
| 102 | ЭО-3322Б.48.01.904 | Гайка | |
| 103 | ЭО-3322.01.80.003 | Заглушка | |
| 104 | ЭО-3322Б.66.01.002 | Тройник | |
| 112 | М10-6gx30.88.35Х.016 | Болт | |
| 113 | М10-6gx40.88.35Х.016 | Болт | |
| 114 | М10-6gx55.88.35Х.016 | Болт | |
| 115 | М12-6gx35.88.35Х.016 | Болт | |
| 120 | М12-6gx30.58.016 | Болт | |
| 121 | М12-6gx45.58.016 | Болт | |
| 122 | М12-6gx50.58.016 | Болт | |
| 123 | М10-6gx40.58.016 | Болт | |
| 124 | М10-6gx50.58.016 | Болт | |
| 128 | М10-6Н.5.016 | Гайка | |
| 133 | 018-022-25-2-3 | Кольцо | |
| 134 | 030-035-30-2-3 | Кольцо | |
| 135 | 038-044-36-2-3 | Кольцо | |
| 136 | 024-028-25-2-3 | Кольцо | |
| 137 | 055-060-30-2-3 | Кольцо | |
| 146 | 10.65Г.016 | Шайба | |
| 147 | 12.65Г.016 | Шайба | |
| 153 | С10.01.08кп.019 | Шайба | |
| 154 | С12.01.08кп.019 | Шайба | |
| 167 | РВД20-33(М42х2)-1250-У | РВД | |
| 168 | РВД20-33(М42х2-d.40)-650-У | РВД | |
| 169 | РВД20-33(М42х2-d.40)-750-У | РВД | |
| 170 | РВД20-33(М42х2-d.40)-1750-У | РВД | |
| 171 | РВД20-33(М42х2-d.40)-2200-У | РВД | |
| 172 | РВД12-28(М22х1,5)-650-У | РВД | |
| 175 | РВД20-33(М42х2-d.40,90)-2200-У | РВД | |
| 176 | РВД16-30(М27х1,5-d.40)-1050-У | РВД | |
| 177 | РВД12-28(М22х1,5-d.40,90)-2200-У | РВД | |
| 180 | МП-3-У | Манометр | |
| 182 | МТП-3М | Манометр | |
| 183 | 19-28 | Хомут АВА | |
| 184 | 38-50 | Хомут | |
| 185 | 68-85 | Хомут | |
| 190 | 312-02-520.00 | Гидрораспределитель | |
| 192 | 400-765-5590 | Прокладка | |
| 193 | 400-768-5590 | Прокладка | |
| 195 | 14E223YO/M12/ | Уплотнение Guardex | |
| 196 | 14E232YO/M18/ | Уплотнение Guardex | |
| 199 | Герметик | Герметик |
