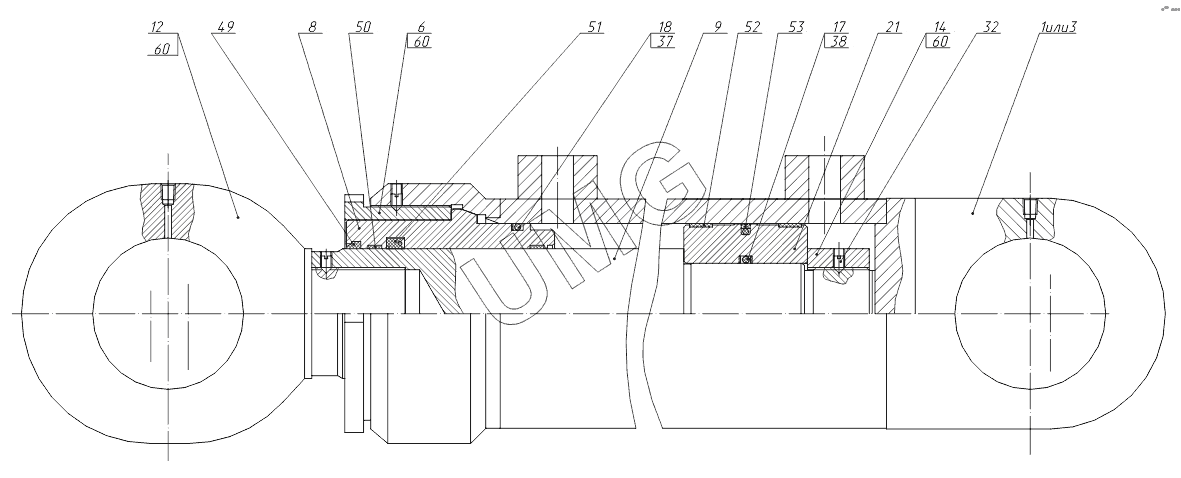

ЕК-18-20. 318-00-21.92.000-13 Гидроцилиндр рукояти
/43.gif)
1
3
6
8
9
12
14
17
18
21
32
37
38
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-00-21.92.100 | Цилиндр | |
| 3 | 318-00-21.92.200 | Цилиндр | |
| 6 | 318-00-21.92.002-11 | Гайка наружная | |
| 8 | 318-00-21.92.004-13 | Букса | |
| 9 | 318-00-21.92.005 | Шток | |
| 12 | 34.64.00.901 | Проушина | |
| 14 | ЭО-3323А.71.82.020 | Гайка | |
| 17 | ЭО-3323А.71.82.012 | Кольцо защитное | |
| 18 | ЭО-3323А.71.82.013 | Кольцо защитное | |
| 21 | ЭО-3323А.71.82.006-12 | Поршень | |
| 32 | М8-6gх12.14Н.016 | Винт | |
| 37 | 115-125-58-2-2 | Кольцо | |
| 38 | 070-080-58-2-2 | Кольцо | |
| 49 | 38/6618800 | Грязесъемник | |
| 50 | Т50690х95х9.7 | Направляющая штока | |
| 51 | 621/4317810 | Манжета | |
| 52 | Е20-120-125 | Кольцо | |
| 53 | Е15М-125-5 | Уплотнение |
