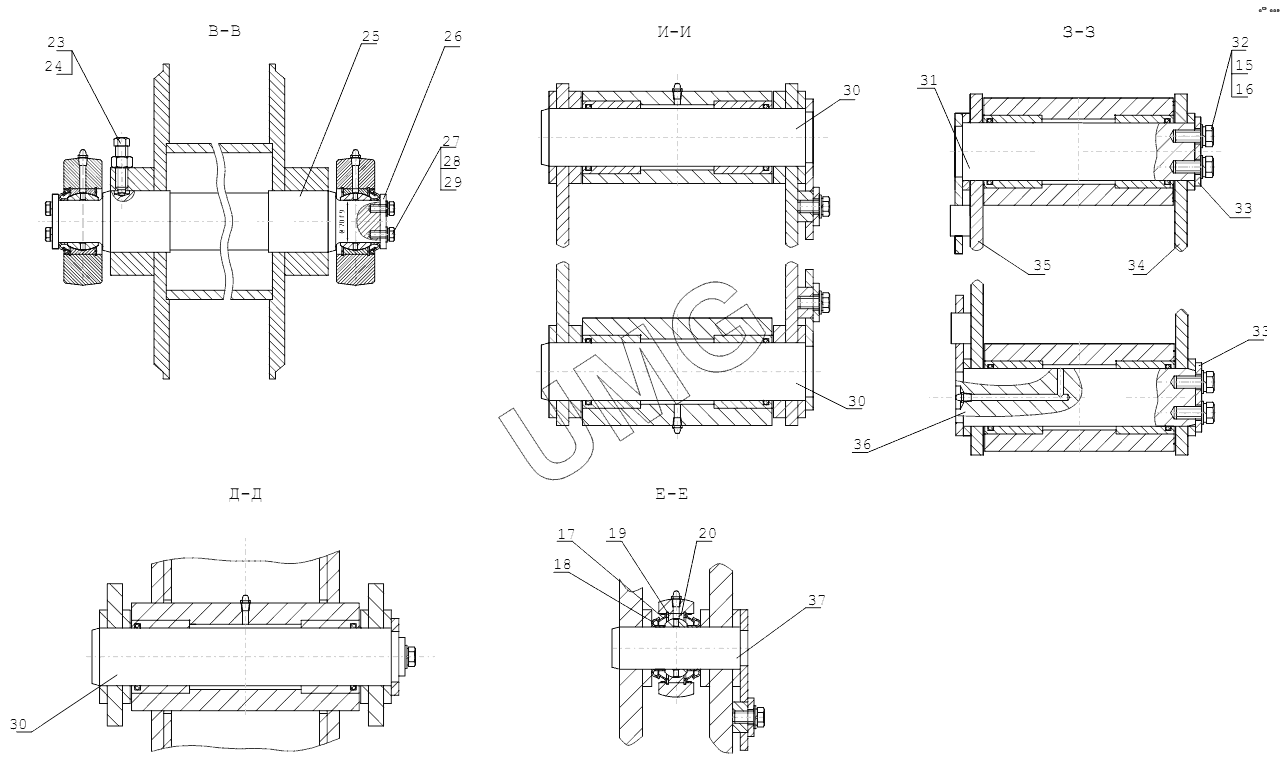

ЕК-18-20. 318-14-21.00.000 Рабочее оборудование обратной лопаты
/41.2.gif)
15
16
17
18
19
20
23
24
25
26
27
28
29
30
30
30
31
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 318-14-21.01.300 | Стрела L=5400 мм | |
| 3 | 318-14-21.95.000-10 | Трубопроводы | |
| 5 | 318-00-21.92.000-13 | Гидроцилиндр | |
| 6 | 318-00-21.91.000 | Гидроцилиндр (125х80х1100) L=1600 мм | |
| 6 | 318-00-21.91.000-11 | Гидроцилиндр (125х80х1100) L=1600 мм | |
| 7 | 318-14-21.04.000 | Рычаг ковша | |
| 8 | 318-14-21.07.000 | Ковш V=1 м3 | |
| 9 | 318-14-21.02.300 | Рукоять L=2200 мм | |
| 10 | 19853.1,3Ц6хр | Масленка | |
| 11 | 6467.4С | Шнур | |
| 12 | 318-14-21.50.110 | Палец в сборе | |
| 13 | ЭО-3322А.02.00.010 | Шайба упорная | |
| 14 | 7798.М16х30.58.019 | Болт | |
| 15 | 11371.12.01.08кп.019 | Шайба | |
| 16 | 11371.16.01.08кп.019 | Шайба | |
| 17 | ЭО-3322А.25.00.002 | Кольцо уплотнительное | |
| 18 | ЭО-3322А.25.00.001 | Кольцо распорное | |
| 19 | 13943.В105 | Кольцо | |
| 20 | ШСЛ70К | Подшипник | |
| 21 | 318-14-21.50.020 | Палец в сборе | |
| 22 | 314-02-23.50.600 | Палец в сборе | |
| 23 | 1481.ВМ16-8gх40.14Н.019 | Винт | |
| 24 | 5915.М16-7Н.5 | Гайка | |
| 25 | 318-14-21.50.002 | Палец | |
| 26 | ЭО-3326.41.00.054 | Шайба торцевая | |
| 27 | 7798.М12х35.58.019 | Болт | |
| 28 | 6402.12.65Г.019 | Шайба | |
| 29 | 6402.16.65Г.019 | Шайба | |
| 30 | 318-14-21.50.050 | Палец в сборе | |
| 31 | 225-00-25.50.080 | Палец и сборе | |
| 32 | 7798.М16х35.58.019 | Болт | |
| 33 | Э-302-4-0900-02 | Шайба торцевая | |
| 34 | 318-14-21.06.100 | Щека левая | |
| 35 | 318-14-21.06.000 | Щека правая | |
| 36 | 225-00-25.50.070 | Палец в сборе | |
| 37 | 314-02-23.50.550 | Палец в сборе |
