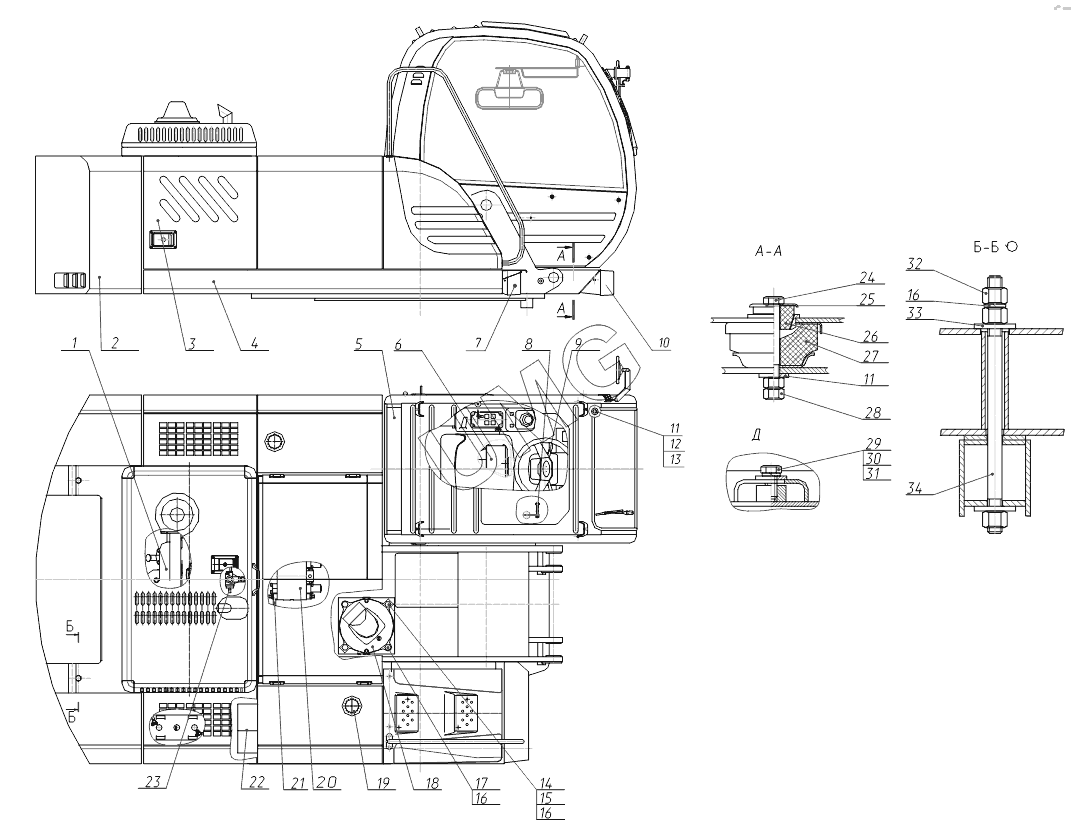

ЕК-18-20. 318-20-20.00.000 Платформа поворотная с механизмами, 318-30-20.00.000 («Bosch-Rexroth»)
/2.gif)
1
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-02-03.00.000-30 | Установка силовая | |
| 1 | 314-02-03.00.000 | Установка силовая | |
| 2 | 318-20-20.15.000-20 | Противовес | |
| 3 | 314-20-10.00.000 | Капот | |
| 4 | 318-20-01.00.000-20 | Платформа поворотная | |
| 4 | 318-20-01.00.000-30 | Платформа поворотная | |
| 5 | 312-20-02.00.000 | Кабина | |
| 6 | 314-02-87.13.000 | Установка отопителя | |
| 7 | 314-20-20.00.003 | Блок фары правый | |
| 8 | 312-20-05.00.000 | Установка стопора | |
| 9 | 312-20-86.90.000-50 | Управление экскаватором | |
| 10 | 314-20-20.00.001 | Блок фары левый | |
| 11 | 005-04-04.00.010 | Шайба | |
| 12 | 7798.М16-8gх35.109.40Х.019 | Болт | |
| 13 | 6402.16.65Г.016 | Шайба | |
| 14 | ЭО-3323.10.00.014 | Болт | |
| 15 | 5915.М24-7H.5.019 | Гайка | |
| 16 | 6402.24.65Г.016 | Шайба | |
| 17 | ЭО-3323.10.00.016 | Болт | |
| 18 | ЭО-3322Б.03.30.000 | Механизм поворота | |
| 19 | 314-20-06.10.000 | Установка топливного бака | |
| 20 | 314-02-80.00.000-10 | Гидрооборудование на поворотной платформе | |
| 20 | 318-30-80.00.000 | Гидрооборудование на поворотной платформе | |
| 21 | МГ-300.000.2.000 | Гидроуправление гидромолотом | |
| 22 | 314-02-87.60.000 | Установка подогревателя | |
| 23 | 314-02-81.10.000 | Пневмоуправление на поворотной платформе | |
| 24 | 7798.М16-6gх125.109.40Х.016 | Болт | |
| 25 | 005-04-04.00.009 | Крышка | |
| 26 | 005-04-04.00.008 | Амортизатор | |
| 27 | 005-04-04.00.007 | Амортизатор | |
| 28 | 5915.М16-7H.5.019 | Гайка | |
| 29 | 7798.М12-8gх30.58.016 | Болт | |
| 30 | 6402.12.65Г.016 | Шайба | |
| 31 | 11371.С12.01.08кп.019 | Шайба | |
| 32 | 15523.М24-7H.10.40Х.019 | Гайка | |
| 33 | 314-02-20.00.002 | Шайба | |
| 34 | 314-02-20.00.030 | Болт |
