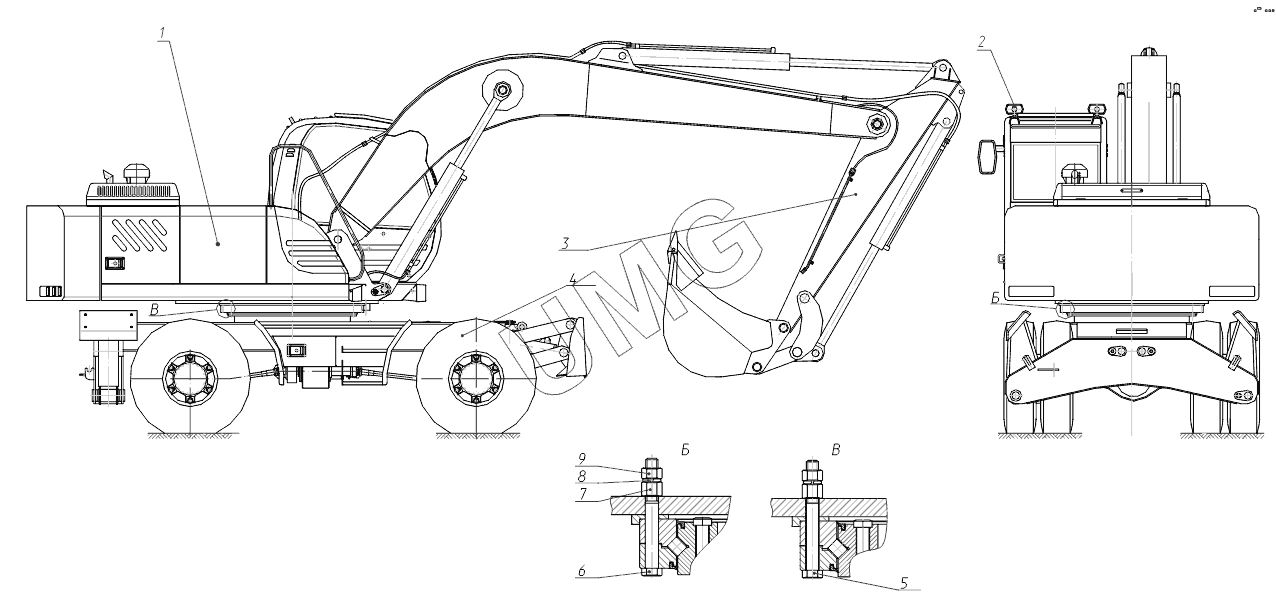

ЕК-18-20. 318-20-00.00.000 Экскаватор пневмоколесный гидравлический, 318-30-00.00.000 («Bosch-Rexroth»)
/1.gif)
1
1
2
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-20-20.00.000 | Платформа поворотная с механизмами | |
| 1 | 318-30-20.00.000 | Платформа поворотная с механизмами | |
| 2 | 314-20-88.27.000 | Электрооборудование | |
| 2 | 314-20-88.27.000-30 | Электрооборудование | |
| 3 | 318-14-21.00.000 | Рабочее оборудование обратной лопаты | |
| 4 | 312-04-50.00.000-18 | Ход пневмоколесный | |
| 5 | 318-14-00.00.002 | Болт | |
| 6 | 318-14-00.00.001 | Болт | |
| 7 | 15523.М20-7H.10.40Х.019 | Гайка | |
| 8 | 5915.М20-7H.10.40Х.019 | Гайка | |
| 9 | 6402.20.65Г.019 | Шайба |
