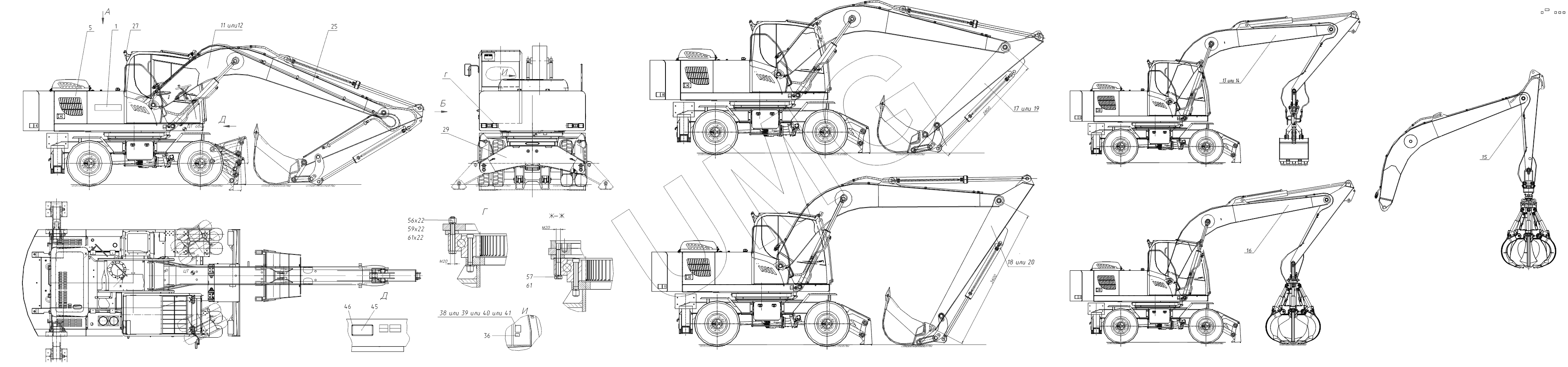

TVEX-180W. 318920000000 00 Экскаватор пневмоколесный гидравлический TVEX-180W
1
5
11
12
13
14
15
16
17
18
19
20
25
27
29
36
38
39
40
41
45
46
56
57
59
61
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31892000086000 | Установка наклеек | |
| 2 | 31892000100000 | Установка поддонов | |
| 5 | 31892200000001 | Платформа поворотная с механизмами | |
| 11 | 31890210000000 | Рабочее оборудование обратной лопаты | |
| 12 | 31890210000090 | Рабочее оборудование обратной лопаты | |
| 13 | 31890210000070 | Рабочее оборудование обратной лопаты | |
| 14 | 31890210000071 | Рабочее оборудование обратной лопаты | |
| 15 | 31890210000072 | Рабочее оборудование обратной лопаты | |
| 16 | 31890210000073 | Рабочее оборудование обратной лопаты | |
| 17 | 31890210000010 | Рабочее оборудование обратной лопаты | |
| 18 | 31890210000020 | Рабочее оборудование обратной лопаты | |
| 19 | 31890210000011 | Рабочее оборудование обратной лопаты | |
| 20 | 31890210000021 | Рабочее оборудование обратной лопаты | |
| 23 | 31892800500000 | Гидроразводка привода ротатора на поворотной платформе | |
| 25 | 30000000300093 | Трубопроводы гидромолота на рабочем оборудовании | |
| 27 | 00142650100000 | Электрооборудование | |
| 29 | 00171010000040 | Тележка ходовая | |
| 31 | 31493140000000 | Установка кондиционера | |
| 36 | 31420000000200 | Табличка | |
| 38 | 31492000000100 | Табличка управления | |
| 39 | 31492000000200 | Табличка управления | |
| 40 | 31892000000100 | Табличка управления | |
| 41 | 31892000000200 | Табличка управления | |
| 45 | 31490000000700 | Табличка | |
| 46 | 00002644017201 | Заклепка вытяжная | |
| 47 | 31492000000300 | Табличка управления кондиционером | |
| 48 | ВМГЗ | ВМГЗ | |
| 49 | МГЕ-46В | МГЕ-46В | |
| 50 | ОЖ-40 | Охлаждающая жидкость | |
| 56 | М20-6gх160.109.016 | Болт | |
| 57 | М20-6gх110.109.016 | Болт | |
| 59 | М20-6Н.10.40Х.016 | Гайка | |
| 61 | 20.65Г.016 | Шайба |
