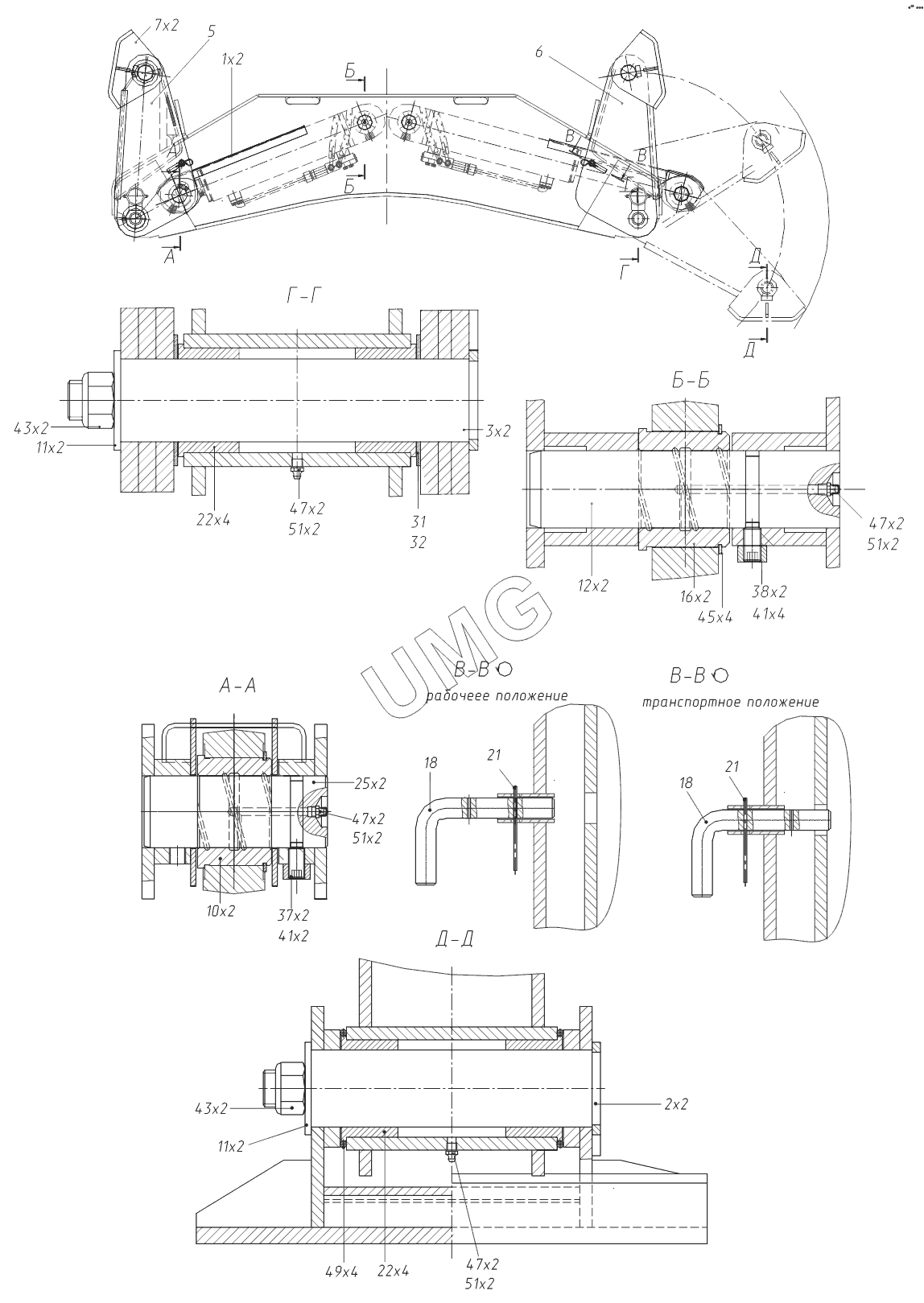

TVEX-180W. 002210102000 00 Установка опор
1
2
3
5
6
7
10
11
11
12
16
18
18
21
21
22
22
25
31
32
37
38
41
41
43
43
45
47
47
47
47
49
51
51
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00221010006000 | Кожух защитный | |
| 2 | 00221010007000 | Палец | |
| 3 | 00221010008000 | Палец | |
| 5 | 00221010210000 | Рычаг опоры | |
| 6 | 00221010210010 | Рычаг опоры | |
| 7 | 00221010220000 | Опора | |
| 10 | 00221010000500 | Втулка | |
| 11 | 00221010000600 | Шайба | |
| 12 | 00221010000700 | Палец | |
| 16 | 00013710000400 | Втулка | |
| 18 | 31402700000510 | Стопор | |
| 21 | 00007600000100 | Защелка | |
| 22 | 00007600000300 | Втулка | |
| 25 | 00221010001000 | Палец | |
| 31 | 31204280000100 | Шайба проставочная | |
| 32 | 31204280000110 | Шайба проставочная | |
| 37 | М16-8gх35.14Н.016 | Винт | |
| 38 | М16-8gх35.14Н.016 | Винт | |
| 41 | М16-7Н.5.016 | Гайка | |
| 43 | 00002641083601 | Гайка стопорная М36Х3 | |
| 45 | 00001394010500 | Кольцо В 105 | |
| 47 | 00002740000101 | Масленка 1.3Ц6ХР | |
| 49 | 00006421012901 | Кольцо 102-115-75-2-3 | |
| 51 | 00002740106301 | Колпачек для прессмасленок |
