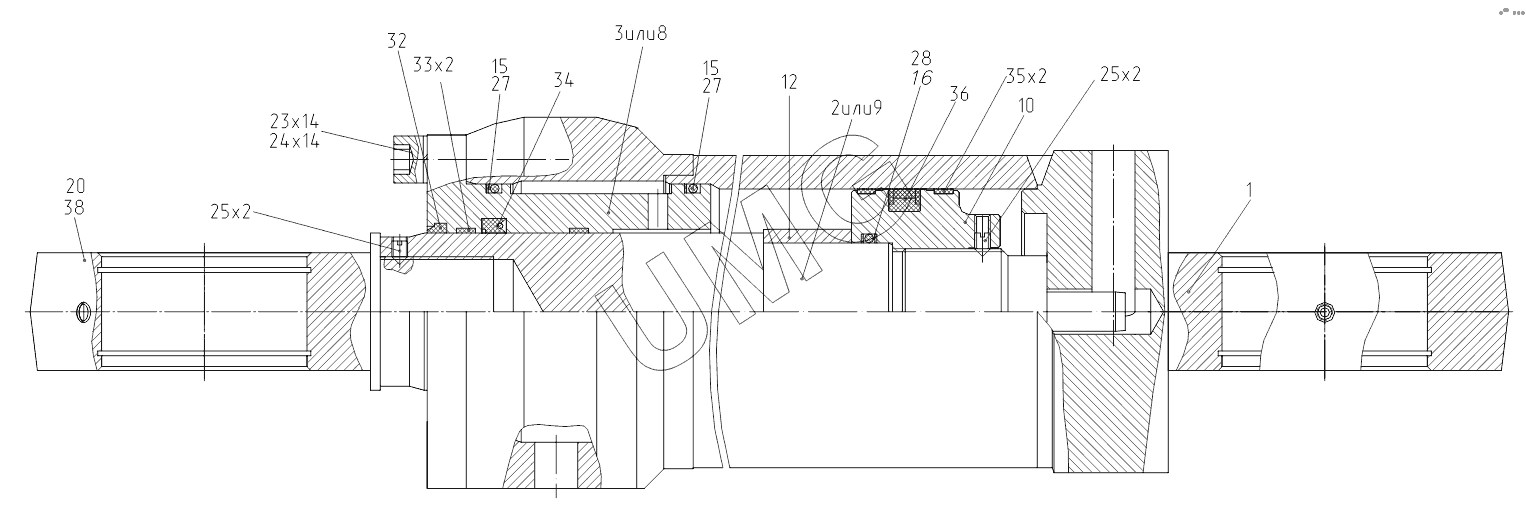

TVEX-180W. 125801109000 16 Гидроцилиндр
1
2
3
8
9
10
12
15
15
16
20
23
24
25
25
27
27
28
32
33
34
35
36
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12580110910016 | Цилиндр | |
| 2 | 31800219120016 | Шток | |
| 3 | 31800219130016 | Букса | |
| 8 | 31800219100416 | Букса | |
| 9 | 31800219100516 | Шток | |
| 10 | 31800219100616 | Поршень | |
| 12 | 31800219100816 | Кольцо | |
| 15 | 12580110200800 | Кольцо защитное | |
| 16 | 00013718201200 | Кольцо защитное | |
| 20 | 00013718200111 | Проушина | |
| 23 | М16-6gх45.88.016 | Винт | |
| 24 | 16.65Г.016 | Шайба | |
| 25 | М8-6gх12.14Н.016 | Винт | |
| 27 | 125-130-36-2-3 | Кольцо | |
| 28 | 070-080-58-2-3 | Кольцо | |
| 32 | 00006431170301 | Грязесъемник | |
| 33 | 00006431173301 | Направляющая штока | |
| 34 | 00006431175201 | Манжета | |
| 35 | 00006431172301 | Направляющая поршня | |
| 36 | 00006431177301 | Уплотнение | |
| 38 | Loctite262 | Герметик |
