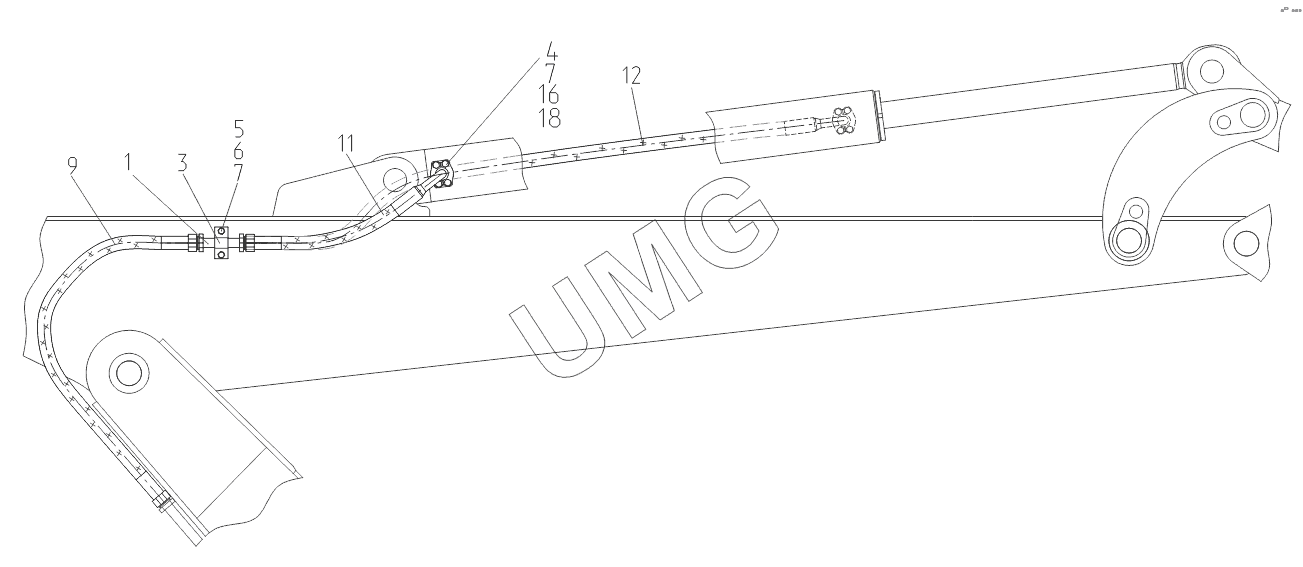

TVEX-180W. 318902180600 10 Гидроразводка рукояти 3400
1
3
4
5
6
7
7
9
11
12
16
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31892210259010 | Трубопровод | |
| 3 | 30000222100200 | Прижим | |
| 4 | М12-6gх40.88.40Х.016 | Болт | |
| 5 | М12-6gх40.58.40Х.016 | Болт | |
| 6 | М12-7Н.58.016 | Гайка | |
| 7 | 12.65Г.016 | Шайба | |
| 9 | 00006417018601 | Рукав | |
| 11 | 00006417071501 | Рукав | |
| 12 | 00006417070201 | Рукав | |
| 16 | 00006420002301 | Уплотнение | |
| 18 | 00092382059501 | Полуфланец |
